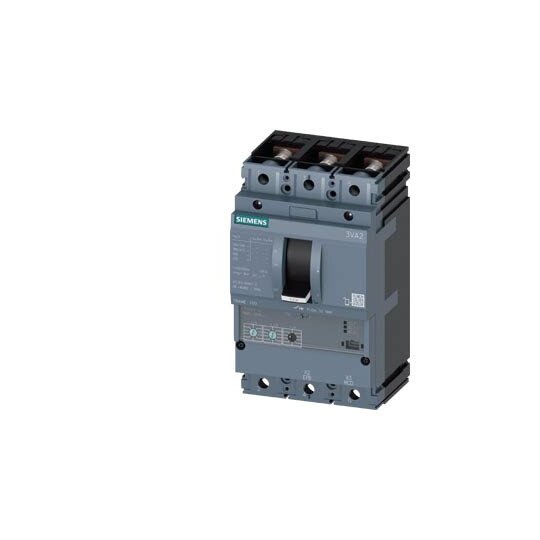

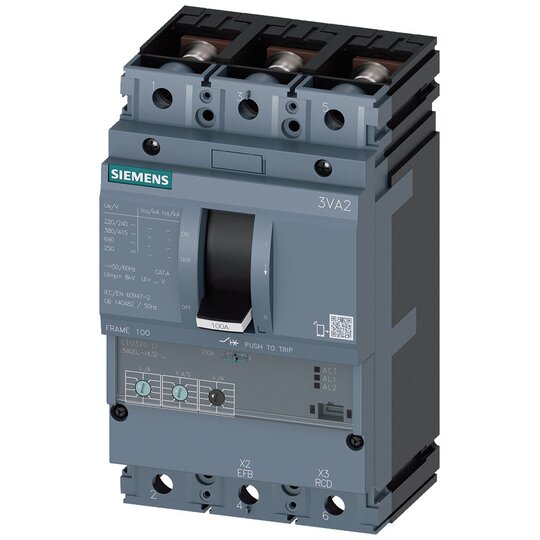

Siemens 3VA20635HL320AA0 Leistungssch. 3VA2 ICU=55kA @ 415V IN=63A

Hersteller-Nr. 3VA20635HL320AA0 173907775
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2815227
EAN
4042948833568
DEHA.-Nr.
4263976
eClass.-Nr.
27370409
Zolltarif-Nr.
85362010
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 63 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 55 kA
Überlastauslöser Stromeinstellung 25 - 63 A
Einstellbereich des unverzögerten Kurzschlussauslösers 94 - 756 A
Verlustleistung 5,4 W
Gerätebauart Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis Schraubanschluss
Geeignet für Hutschienenmontage true
Hutschienenmontage optional true
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Position des Anschlusses für Hauptstromkreis vorne
Ausführung des Betätigungselements Kipphebel
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA2 IEC Frame 100


    Der Kompaktleistungsschalter SENTRON 3VA2 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.



    Technische Details:



    • Schaltvermögensklasse M Icu=55kA @ 415V

    • 3-polig, Anlagenschutz ETU320, LI

    • Bemessungsstrom In=63A

    • Überlastschutz Ir=25A...63A

    • Kurzschlussschutz Ii=1,5...12 x In

    • Schraubenflachanschluss

    • Verfügbar in 3- und 4-poliger Ausführung

    • Modulares Zubehör für einfache Montage



    Kunden Vorteile:



    • Hohe Flexibilität und modulare Vielfalt bei geringem Platzbedarf.

    • Einheitliches Zubehör für alle Baugrößen und Baureihen.

    • Robuster Anlagenschutz für verschiedene Anwendungen.

    • Ein System für alle Anwendungen, leicht integrierbar.
