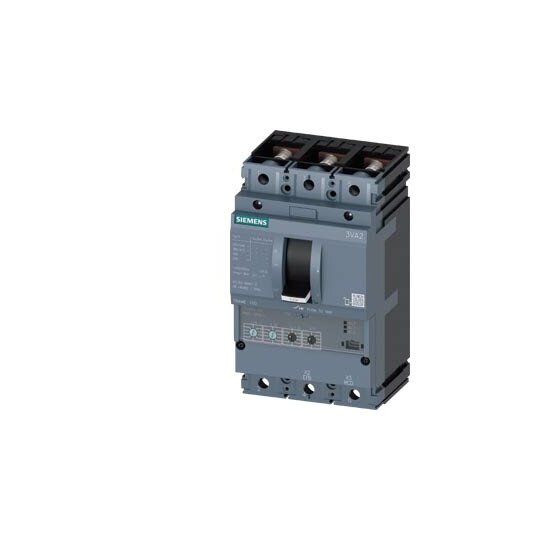

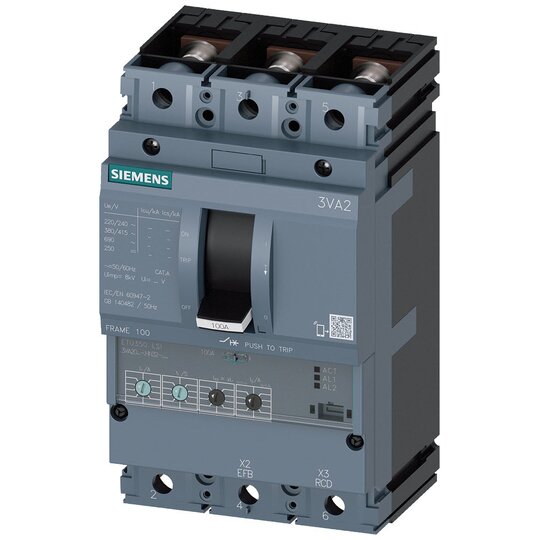

Siemens 3VA2063-8HN32-0AA0 Leistungs- schalter IEC100L 150kA 415V 3p 63A

Hersteller-Nr. 3VA20638HN320AA0 221282307
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Art.-Nr.
2817458
EAN
4042948801444
DEHA.-Nr.
4420114
eClass.-Nr.
27370409
Zolltarif-Nr.
85362010
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 63 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 150 kA
Überlastauslöser Stromeinstellung 25 - 63 A
Einstellbereich des unverzögerten Kurzschlussauslösers 756 - 756 A
Verlustleistung 3 W
Gerätebauart Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis Schraubanschluss
Geeignet für Hutschienenmontage true
Hutschienenmontage optional false
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Position des Anschlusses für Hauptstromkreis vorne
Ausführung des Betätigungselements Kipphebel
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA2 IEC Frame 100


    Der Kompaktleistungsschalter SENTRON 3VA2 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.



    Technische Details:



    • Schaltvermögensklasse L Icu=150kA @ 415V

    • 3-polig, Anlagenschutz ETU350, LSI

    • Bemessungsstrom In=63A

    • Überlastschutz Ir=25A...63A

    • Kurzschlussschutz Isd=1,5...10 x Ir, Ii=12 x In

    • Schraubenflachanschluss

    • Verfügbar in 3- und 4-poliger Ausführung

    • Einfache Montage in Festeinbau sowie in Steck-/Einschubtechnik



    Kunden Vorteile:



    • Hohe Flexibilität und modulare Vielfalt bei geringem Platzbedarf

    • Modular und einfach zu montierendes Zubehör für verschiedene Anwendungen

    • Einheitliches Zubehör für alle Baugrößen und Baureihen der Kompaktleistungsschalter 3VA

    • Geeignet für alle Anwendungen durch umfassende Systemlösungen
