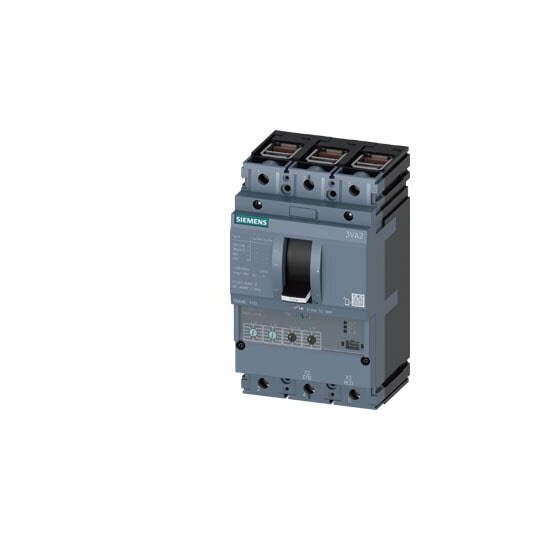

Siemens 3VA2040-5HN36-0AA0 Leistungs- schalter IEC100M 55kA 415V 3p 40A

Hersteller-Nr. 3VA20405HN360AA0 146338345
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2813262
EAN
4042948816677
DEHA.-Nr.
4263905
eClass.-Nr.
27370409
Zolltarif-Nr.
85362010
Zum Sortiment
Siemens
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 40 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 55 kA
Überlastauslöser Stromeinstellung 16 - 40 A
Einstellbereich des unverzögerten Kurzschlussauslösers 480 - 480 A
Verlustleistung 2,2 W
Gerätebauart Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis Rahmenklemme
Geeignet für Hutschienenmontage true
Hutschienenmontage optional true
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Position des Anschlusses für Hauptstromkreis vorne
Ausführung des Betätigungselements Kipphebel
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA2


    Der Kompaktleistungsschalter SENTRON 3VA2 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.


    Technische Details:



    • Schaltvermögensklasse: M Icu=55kA @ 415V

    • 3-polig, Anlagenschutz ETU350, LSI

    • Bemessungsstrom In=40A

    • Überlastschutz Ir=16A...40A

    • Kurzschlussschutz Isd=1,5...10 x Ir

    • Ii=12 x In

    • Klemmenanschluss

    • Verfügbar in 3- und 4-poliger Ausführung


    Kunden Vorteile:



    • Maßstäbe in Flexibilität und modularer Vielfalt bei geringem Platzbedarf

    • Einfach zu montierendes Zubehör, einheitlich für alle Baugrößen und Baureihen

    • Verfügbar für Montage in Festeinbau sowie in Steck-/Einschubtechnik

    • Geeignet für alle Anwendungen im Bereich der Kompaktleistungsschalter
