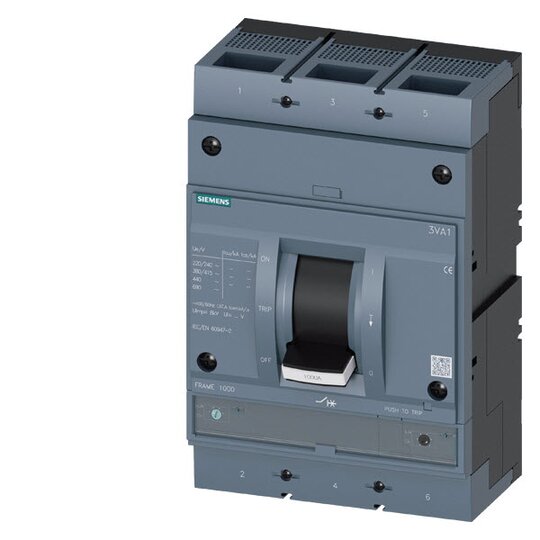

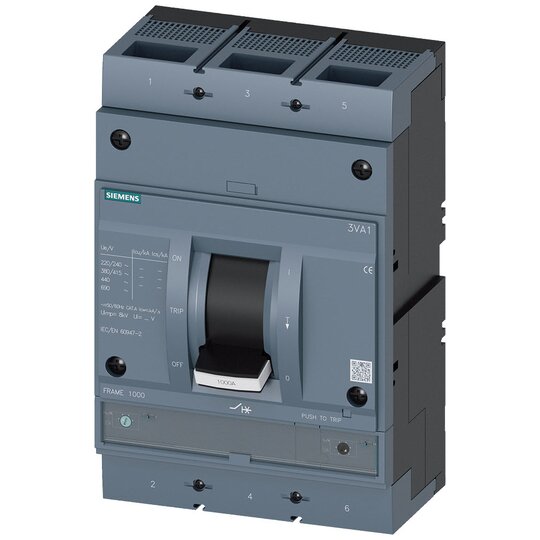

Siemens 3VA1563-5EF32-0AA0 Leistungs- schalter IEC1000M 55kA 415V 3p 630A

Hersteller-Nr. 3VA15635EF320AA0 225385772
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Art.-Nr.
2817562
EAN
4042948835784
DEHA.-Nr.
5863647
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 630 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 55 kA
Überlastauslöser Stromeinstellung 441 - 630 A
Einstellbereich des unverzögerten Kurzschlussauslösers 3150 - 6300 A
Verlustleistung 180 W
Gerätebauart Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis Schraubanschluss
Geeignet für Hutschienenmontage false
Hutschienenmontage optional false
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Position des Anschlusses für Hauptstromkreis vorne
Ausführung des Betätigungselements Kipphebel
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional false
Schutzart (IP) IP40

    Leistungsschalter 3VA1


    Der Kompaktleistungsschalter SENTRON 3VA1 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.



    Technische Details:



    • Schaltvermögensklasse M Icu=55kA @ 415V

    • 3-polig

    • Anlagenschutz TM240, ATAM

    • Nennstrom In=630A

    • Überlastschutz Ir=440A...630A

    • Kurzschlussschutz Ii=5...10 x In

    • Schraubenflachanschluss

    • Verfügbar in 1-, 2-, 3- und 4-poliger Ausführung

    • Montage in Festeinbau sowie in Steck-/Einschubtechnik



    Kunden Vorteile:



    • Flexible und modulare Vielfalt bei geringem Platzbedarf

    • Modulares und einfach zu montierendes Zubehör für alle Baugrößen

    • Einheitliches Zubehör mit vielfältigen Funktionen

    • Ein System für alle Anwendungen
