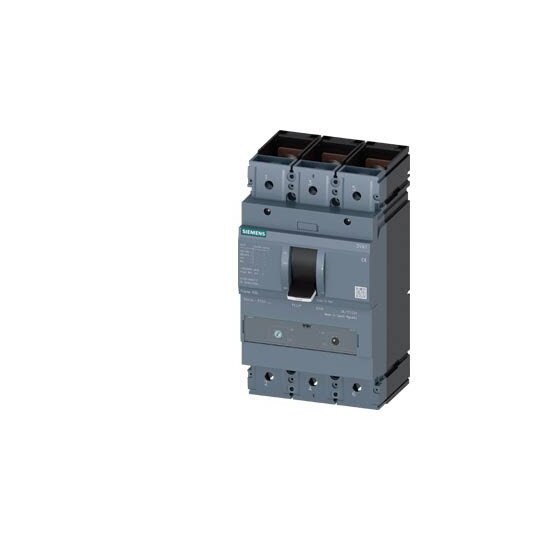

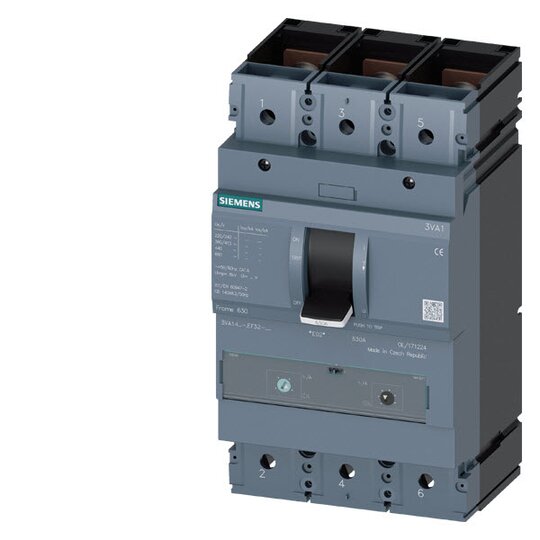

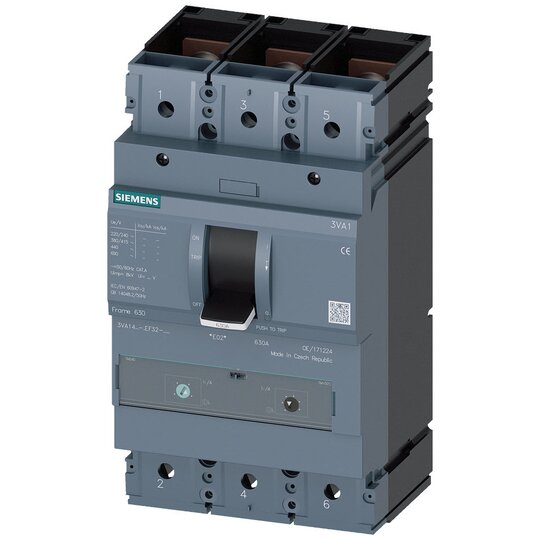

Siemens 3VA1450-6EF32-0AA0 MCCB IEC BG630 500A 3P 70KA TM ATAM

Hersteller-Nr. 3VA14506EF320AA0 174307
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735040
EAN
4042948809648
DEHA.-Nr.
5754594
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 500 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 70 kA
Überlastauslöser Stromeinstellung 350 - 500 A
Einstellbereich des unverzögerten Kurzschlussauslösers 2500 - 5000 A
Verlustleistung 122,7 W
Gerätebauart Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis Schraubanschluss
Geeignet für Hutschienenmontage true
Hutschienenmontage optional false
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Position des Anschlusses für Hauptstromkreis vorne
Ausführung des Betätigungselements Kipphebel
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA1


    Der Kompaktleistungsschalter SENTRON 3VA1 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.


    Technische Details:



    • IEC Frame 630

    • Schaltvermögensklasse H Icu=70kA @ 415V

    • 3-polig, Anlagenschutz TM240, ATAM

    • Bemessungsstrom In=500A

    • Überlastschutz Ir=350A…500A

    • Kurzschlussschutz Ii=5…10 x In

    • Komponenten mit Schraubenflachanschluss

    • Modularer Aufbau mit Zubehör für alle Baugrößen


    Kunden Vorteile:



    • Hohe Flexibilität und modulare Vielfalt bei geringem Platzbedarf.

    • Verfügbar in 1-, 2-, 3- und 4-poliger Ausführung.

    • Einfach zu montierendes Zubehör für diverse Funktionen.

    • Einhaltung von Sicherheitsstandards durch effektiven Schutz.

    • Geeignet für verschiedene Montagearten, einschließlich Festeinbau und Steck-/Einschubtechnik.
