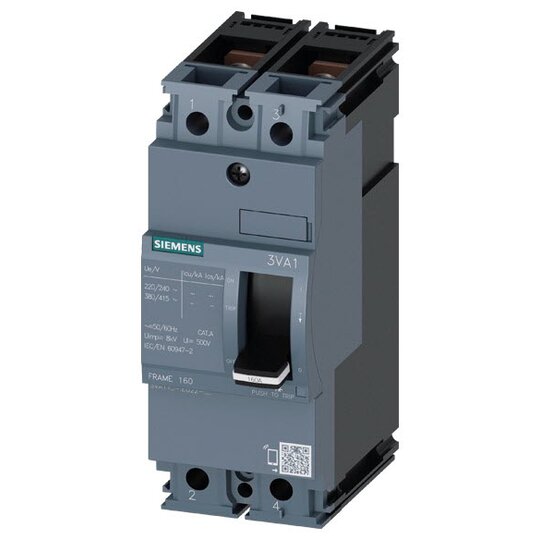

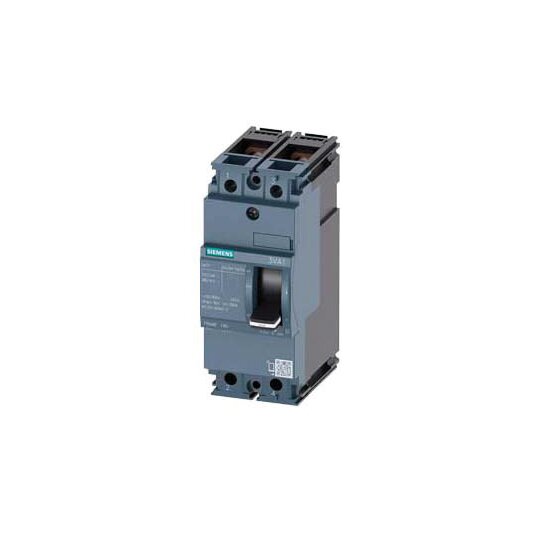

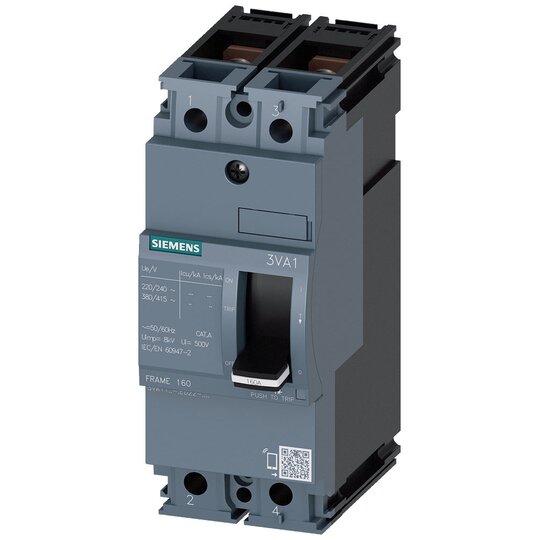

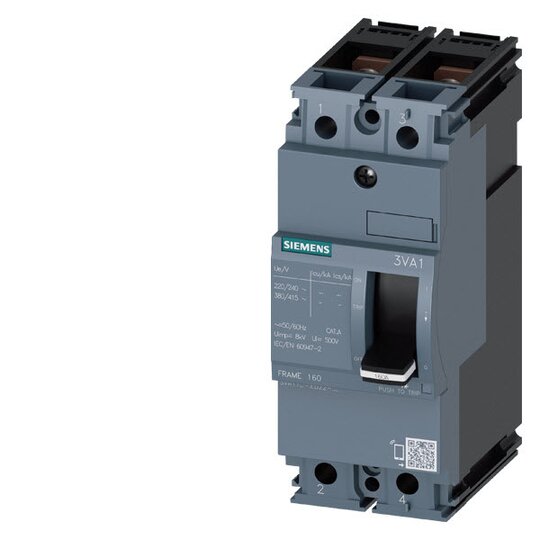

Siemens 3VA1196-3ED22-0AA0 Leistungsschalter 3VA1 ICU=25kA 2-polig

Hersteller-Nr. 3VA11963ED220AA0 136194618
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2813152
EAN
4042948829233
DEHA.-Nr.
4595348
eClass.-Nr.
27370409
Zolltarif-Nr.
85362010
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 16 A
Bemessungsspannung 415 - 415 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 25 kA
Überlastauslöser Stromeinstellung 16 - 16 A
Einstellbereich des unverzögerten Kurzschlussauslösers 320 - 320 A
Verlustleistung 7,06 W
Gerätebauart Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis Schraubanschluss
Geeignet für Hutschienenmontage true
Hutschienenmontage optional true
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 2
Position des Anschlusses für Hauptstromkreis vorne
Ausführung des Betätigungselements Kipphebel
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional false
Schutzart (IP) IP40

    Leistungsschalter 3VA1


    Der Kompaktleistungsschalter SENTRON 3VA1 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.



    Technische Details:



    • Schaltvermögensklasse N Icu=25kA @ 415V

    • 2-polig, Anlagenschutz TM210

    • Bemessungsdauerstrom In=16A

    • Überlastschutz Ir=16A fest eingestellt

    • Kurzschlussschutz Ii=20 x In

    • Schraubenflachanschluss

    • Verfügbar in 1-, 2-, 3- und 4-poliger Ausführung

    • Geeignet für festeinbau sowie Steck-/Einschubtechnik

    • Modulares und einfach zu montierendes Zubehör



    Kunden Vorteile:



    • Hohe Flexibilität durch modulare Vielfalt bei geringem Platzbedarf.

    • Einheitliches Zubehör für alle Baugrößen und Baureihen der Kompaktleistungsschalter 3VA.

    • Erleichterte Montage durch einfaches Design.

    • Zuverlässiger Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussschutz.

    • Ein System für alle Anwendungen.
