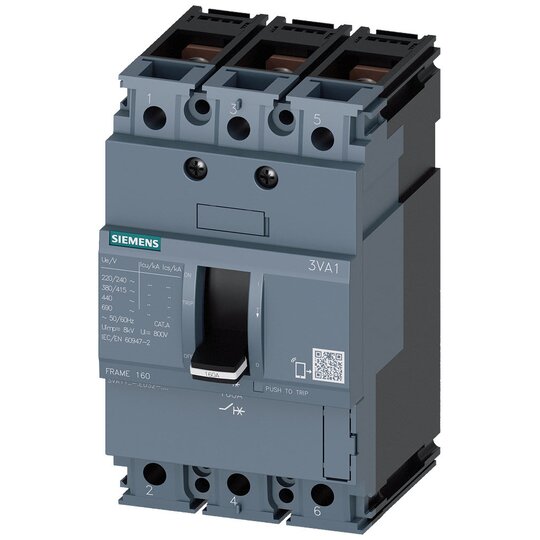

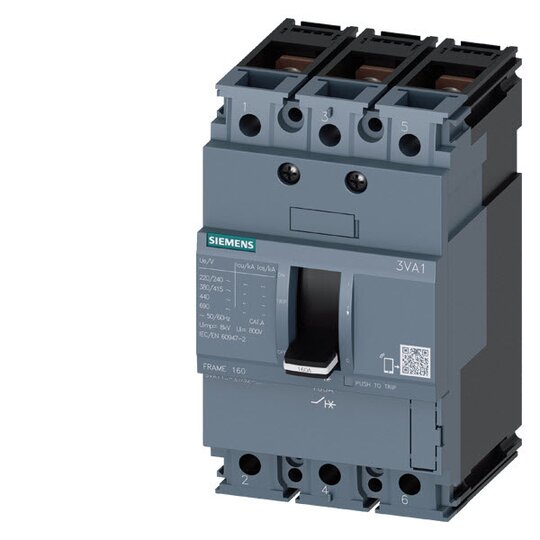

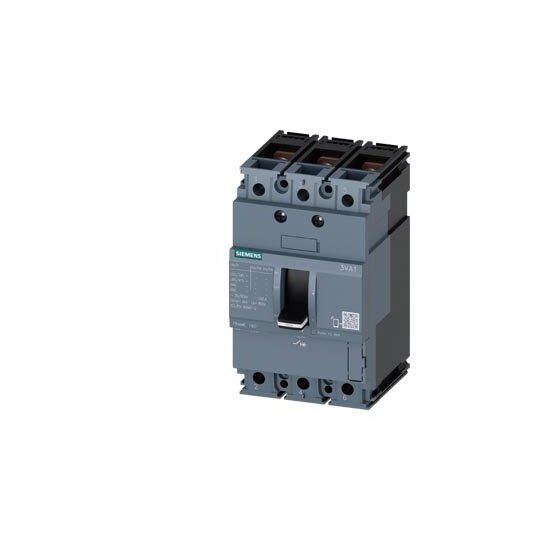

Siemens 3VA11635ED320AA0 Leistungssch. 3VA1 IEC Frame 160

Hersteller-Nr. 3VA11635ED320AA0 173907776
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2815228
EAN
4042948812600
DEHA.-Nr.
4317362
eClass.-Nr.
27370409
Zolltarif-Nr.
85362010
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 63 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 55 kA
Überlastauslöser Stromeinstellung 63 - 63 A
Einstellbereich des unverzögerten Kurzschlussauslösers 630 - 630 A
Verlustleistung 17,3 W
Gerätebauart Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis Schraubanschluss
Geeignet für Hutschienenmontage true
Hutschienenmontage optional true
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Position des Anschlusses für Hauptstromkreis vorne
Ausführung des Betätigungselements Kipphebel
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA1 IEC


    Der Kompaktleistungsschalter SENTRON 3VA1 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.



    Technische Details:



    • Schaltvermögensklasse M Icu=55kA @ 415V

    • 3-polig, Anlagenschutz TM210, FTFM

    • Bemessungsstrom In=63A

    • Überlastschutz Ir=63A, fest eingestellt

    • Kurzschlussschutz Ii=10 x In

    • Schraubenflachanschluss

    • Verfügbar in 1-, 2-, 3- und 4-poliger Ausführung

    • Geeignet für Montage in Festeinbau sowie in Steck-/Einschubtechnik



    Kunden Vorteile:



    • Hohe Flexibilität und modulare Vielfalt bei geringem Platzbedarf

    • Einfache Montage mit durchgängigem und einheitlichem Zubehör

    • Ideal für verschiedene Anwendungen durch vielseitige Bemessungsdauerströme

    • Ein System, das alle Baugrößen und Baureihen der Kompaktleistungsschalter 3VA abdeckt
