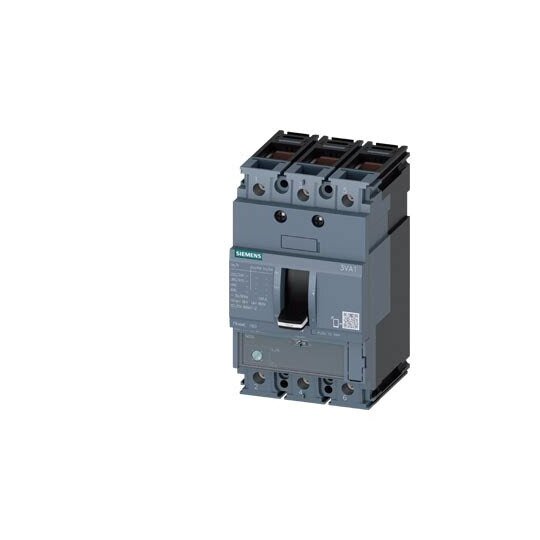

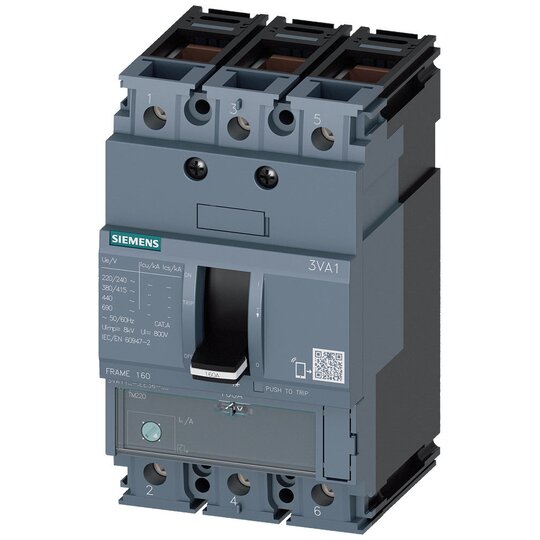

Siemens 3VA1120-4EE36-0AA0 Leistungs- schalter IEC160S 36kA 415V 3p 20A

Hersteller-Nr. 3VA11204EE360AA0 4125793
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2781261
EAN
4042948821275
DEHA.-Nr.
4318996
eClass.-Nr.
27370409
Zolltarif-Nr.
85362010
Zum Sortiment
Siemens
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 20 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 36 kA
Überlastauslöser Stromeinstellung 14 - 20 A
Einstellbereich des unverzögerten Kurzschlussauslösers 320 - 320 A
Verlustleistung 12 W
Gerätebauart Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis Rahmenklemme
Geeignet für Hutschienenmontage true
Hutschienenmontage optional true
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Position des Anschlusses für Hauptstromkreis vorne
Ausführung des Betätigungselements Kipphebel
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA1 IEC Frame 160


    Der Kompaktleistungsschalter SENTRON 3VA1 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.


    Technische Details:



    • Schaltvermögensklasse S Icu=36kA @ 415V

    • 3-polig

    • Anlagenschutz TM220

    • ATFM

    • Bemessungsstrom In=20A

    • Überlastschutz Ir=14A...20A

    • Kurzschlussschutz Ii=16 x In

    • Klemmenanschluss

    • Verfügbar in 1-, 2-, 3- und 4-poliger Ausführung


    Kunden­nutzen:



    • Hohe Flexibilität und modulare Vielfalt bei geringem Platzbedarf.

    • Einfach zu montierendes Zubehör mit vielfältigen Funktionen.

    • Einheitliche Lösung für alle Baugrößen und Baureihen der Kompaktleistungsschalter 3VA.

    • Ideal für die Montage in Festeinbau sowie in Steck-/Einschubtechnik.

3D / BIM Objekt

Download (Stand: 11.10.2025)

DOC CE-Erklärung

Download (Stand: 11.10.2025)

Deeplink Produktseite

Download (Stand: 11.10.2025)

EPD-Erklärung

Download (Stand: 11.10.2025)

Explosionszeichnung

Download (Stand: 11.10.2025)

Flussdiagramm

Download (Stand: 11.10.2025)

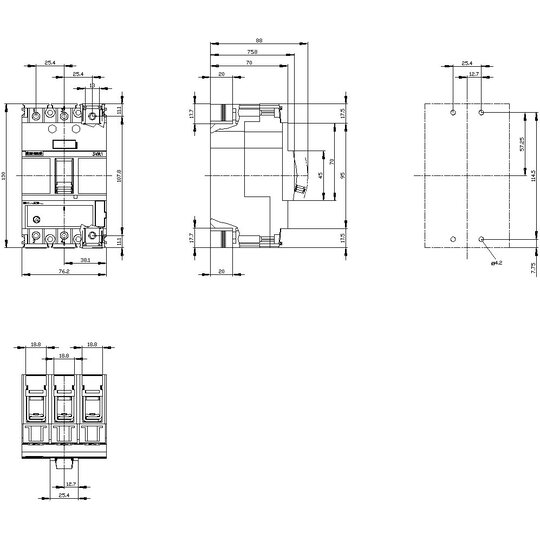

Maßzeichnung
