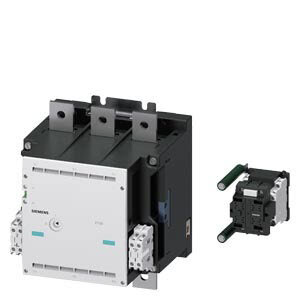

Siemens 3TF6933-1QV7 Schütz Bgr.14 3pol. AC-3 450kW, 400/380V (690V)

Hersteller-Nr. 3TF69331QV7 162853
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2722064
EAN
4011209356382
DEHA.-Nr.
1679044
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungssteuerspeisespannung Us bei AC 50 Hz 380 - 420 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 380 - 420 V
Spannungsart zur Betätigung AC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schienenanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 910 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 820 A
Bemessungsbetriebsleistung bei AC-3, 400 V 450 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 690 A
Bemessungsbetriebsleistung NEMA 514,849125 kW
Anzahl der Hilfskontakte als Schließer 3
Anzahl der Hilfskontakte als Öffner 3
Geeignet für Reiheneinbau true

    Vakuumschütz AC-3e


    Der Vakuumschütz AC-3e ermöglicht zuverlässiges Schalten von Motoren und bietet hohe Leistung bei kompakter Bauweise.


    Technische Details:



    • Stromstärke: 630 A, 820 A

    • Leistung: 335 kW / 400 V, 450 kW / 400 V

    • Nennspannung: Ue 690 V

    • Steuer- und Hilfsstromkreis: Schraubanschluss

    • Uc: 380-420 V AC (50/60Hz)

    • Antrieb: konventionell

    • Vormontierte Hilfsschalter

    • Weltweite Zulassung (z.B. IEC und UL/CSA)

    • IE3/IE4 ready

    • Erhältlich in zwei Baugrößen, AC- oder DC-Betätigung


    Kunden Vorteile:



    • Hohe Kontaktzuverlässigkeit für häufiges Schalten im Tippbetrieb.

    • Besonders hohe Schaltlebensdauer sorgt für Langlebigkeit.

    • Reduzierte Komplexität durch vormontierte Hilfsschalter.

    • Vielfältiges Zubehör verfügbar, wie z.B. Überspannungsbegrenzer und Klemmenabdeckungen.

    • Einfache Anbindung über Schienen im Hauptstromkreis.

Siemens 162921
Siemens 3TX7572-3G Überspannungsbegr. Varistor für DC-Sparschaltung DC24-48V
Art.-Nr. 2722134
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Siemens 160802
Siemens 3TX7572-3J Überspannungsbegr. Varistor für DC-Sparschaltung DC127-250V
Art.-Nr. 2719179
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Siemens 160235
Siemens 3TX76860A Klemmenabd. f.Wandler 3UF18 68-3F u.Schütz 3TF68 aus 2 Klemmen
Art.-Nr. 2718583
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Siemens 160237
Siemens 3TX7696-0A Klemmenabd. für Wandler 3UF18 68-3G und für Schützanbau
Art.-Nr. 2718585
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein

3D / BIM Objekt

Download (Stand: 12.07.2025)

Deeplink Produktseite

Download (Stand: 12.07.2025)

Explosionszeichnung

Download (Stand: 12.07.2025)

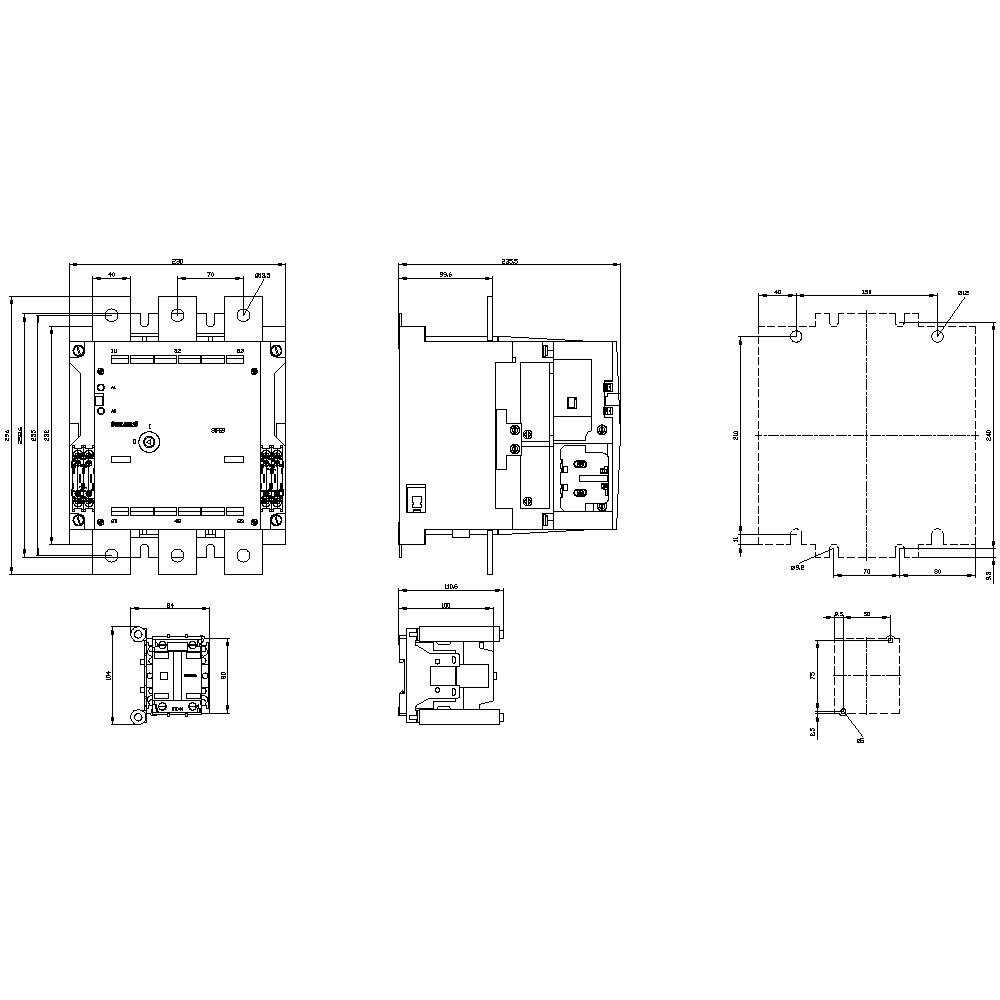

Maßzeichnung
