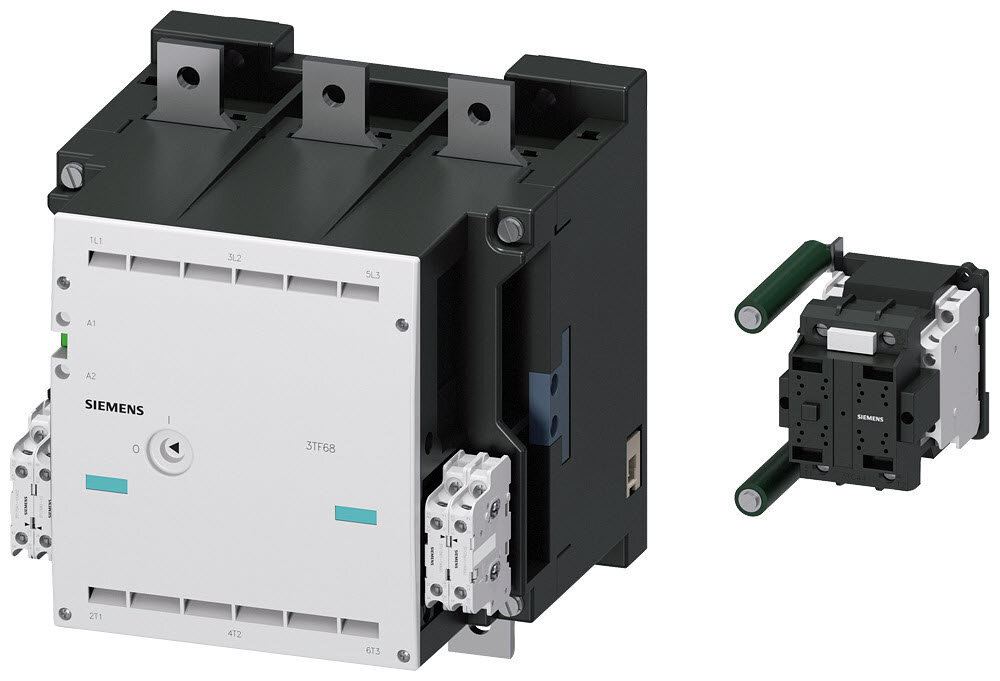

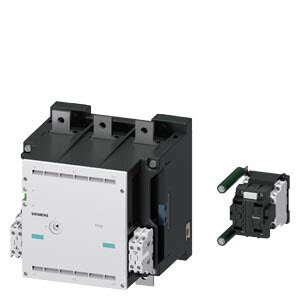

Siemens 3TF6833-1QG7 Schütz Bgr.14 3pol. AC-3 335kW, 400/380V (690V)
1 Stück

Listenpreis
Art.-Nr.
2722048
EAN
4011209341944
Hersteller-Nr.
3TF68331QG7
DEHA.-Nr.
1679007
eClass.-Nr.
27371003
Herstellerlink
Wunsch-Suchbegriff
Bemessungssteuerspeisespannung Us bei AC 50 Hz 110 - 120 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 110 - 120 V
Spannungsart zur Betätigung AC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 700 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 630 A
Bemessungsbetriebsleistung bei AC-3, 400 V 355 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 610 A
Bemessungsbetriebsleistung NEMA 389,814337499 kW
Geeignet für Reiheneinbau true
Anzahl der Hilfskontakte als Schließer 3
Anzahl der Hilfskontakte als Öffner 3
Anschlussart Hauptstromkreis Schienenanschluss
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3

Vakuumschütz AC-3e/AC-3 630 A, 335 kW / 400 V, Ue 690V, 3-polig, Uc: 110-120 V AC(50/60Hz) Antrieb: konventionell Brückengleichrichter eingebaut mit Umschaltschütz 3TC44 Hilfskontakte 3 S + 3 Ö Hauptstr.: Schiene Steuer- und Hilfsstromkreis: Schraubanschluss Vakuumschütz 3TF6 zum Schalten von Motoren.Die Vakuumschütze 3TF6 überzeugen durch größte Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie zeichnen sich außerdem durch eine besonders hohe Schaltlebensdauer aus. Sie sind daher besonders geeignet für häufiges Schalten im Tippbetrieb. Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.Sie sind in zwei Baugrößen, in AC- oder DC-Betätigung und in einem großen Leistungsbereich erhältlich. Im Haupstromkreis können die Geräte über Schienen angeschlossen werden.Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Überspannungsbegrenzer, Hilfsschalter oder Klemmenabdeckungen.sions, contacts auxiliaires et cache-bornes sont disponibles pour ces contacteurs.
