Spannungsart zur Betätigung | DC |
Bemessungsbetriebsleistung bei DC-3 / DC-5 bei 440 V | 82 kW |
Geeignet für Reiheneinbau | true |
Anzahl der Hilfskontakte als Schließer | 2 |
Anzahl der Hilfskontakte als Öffner | 2 |
Anschlussart Hauptstromkreis | Schraubanschluss |
Anzahl der Öffner als Hauptkontakte | 0 |
Anzahl der Schließer als Hauptkontakte | 2 |

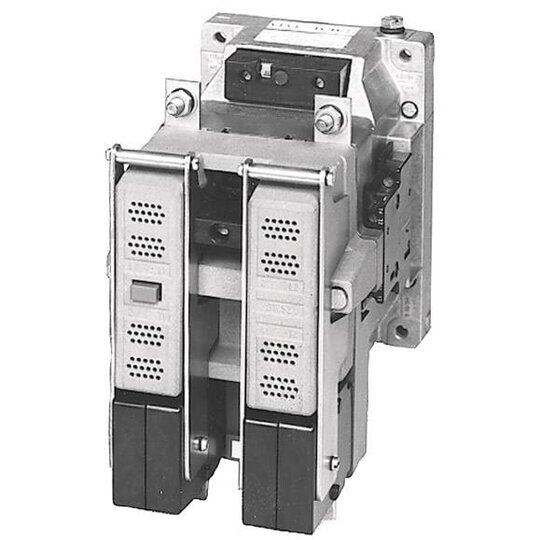

Schütz, Baugröße 8, 2-polig, DC-3 und 5, 220A Hilfsschalter 22 (2 NO + 2 NC) AC 220V 50Hz/AC 264V 60Hz AC-Betätigung AC-Betätigung Schütz 3TC zum Schalten von Gleichspannung, 2-polig.Die Gleichstromschütze 3TC überzeugen durch größte Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie zeichnen sich außerdem durch eine besonders hohe Schaltlebensdauer aus. Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).Sie sind in verschiedenen Baugrößen, in AC- und DC-Betätigung, in verschiedenen Spannungen und mit verschiedenen Hilfskontakten erhältlich. Im Haupstromkreis können die Geräte über Schienen angeschlossen werden.Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Überspannungsbegrenzer, Hilfsschalter oder Klemmenabdeckungen.
Art.-Nr.
2718671
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein.
Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
|
109802472_TR_00001_1_0_210701_3TC48_3TC5_3TC7_UN2807_202109141434274808.pdfSicherheitsdatenblatt
Download
(Stand: 15.05.2024)
|
3D / BIM Objekt
Download
(Stand: 15.05.2024)
|
Anschlussbild
Download
(Stand: 15.05.2024)
|
Deeplink Produktseite
Download
(Stand: 15.05.2024)
|
Produktdatenblatt
Download
(Stand: 15.05.2024)
|
Produktdatenblatt
Download
(Stand: 15.05.2024)
|
REACH-Erklärung
Download
(Stand: 15.05.2024)
|
Schaltbild
Download
(Stand: 15.05.2024)
|
Technische Information
Download
(Stand: 15.05.2024)
|
Verkaufsprospekt
Download
(Stand: 15.05.2024)
|
Zertifikat
Download
(Stand: 15.05.2024)
|
SIEMENS 3TC52170BM0 3D ModellZur Ansicht des 3D Modells bitte die PDF downloaden und lokal öffnen.
