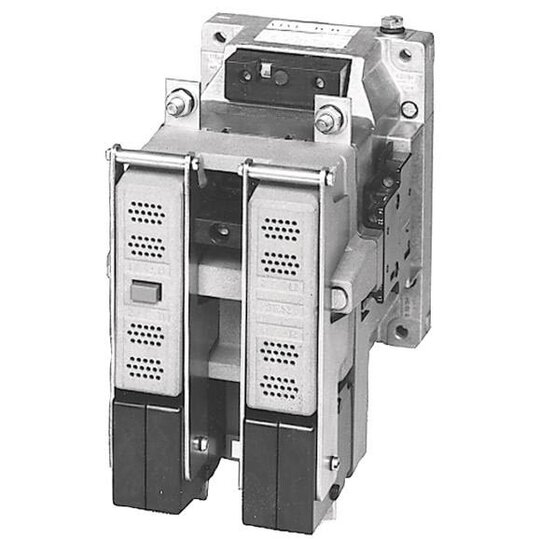

Siemens 3TC5217-0BF0 Schütz Bgr.8, 2pol. DC-3 und 5, 220A Hilfsschalter 22
1 Stück

Listenpreis
Art.-Nr.
2718670
EAN
4011209121287
Hersteller-Nr.
3TC52170BF0
DEHA.-Nr.
0294069
eClass.-Nr.
27371018
Zolltarif-Nr.
85364900
Spannungsart zur Betätigung DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 2
Anschlussart Hauptstromkreis Schraubanschluss
Bemessungsbetriebsleistung bei DC-3 / DC-5 bei 440 V 82 kW
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner 2
Geeignet für Reiheneinbau true

Schütz, Baugröße 8, 2-polig, DC-3 und 5, 220A Hilfsschalter 22 (2 NO + 2 NC) AC 110V 50Hz/AC 132V 60Hz AC-Betätigung AC-Betätigung Schütz 3TC zum Schalten von Gleichspannung, 2-polig.Die Gleichstromschütze 3TC überzeugen durch größte Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie zeichnen sich außerdem durch eine besonders hohe Schaltlebensdauer aus. Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).Sie sind in verschiedenen Baugrößen, in AC- und DC-Betätigung, in verschiedenen Spannungen und mit verschiedenen Hilfskontakten erhältlich. Im Haupstromkreis können die Geräte über Schienen angeschlossen werden.Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Überspannungsbegrenzer, Hilfsschalter oder Klemmenabdeckungen.

109802472_TR_00001_1_0_210701_3TC48_3TC5_3TC7_UN2807_202109141434274808.pdf

Sicherheitsdatenblatt

Download (Stand: 05.10.2024)

3D / BIM Objekt

Download (Stand: 05.10.2024)

Anschlussbild

Download (Stand: 05.10.2024)

Deeplink Produktseite

Download (Stand: 05.10.2024)

Produktdatenblatt

Download (Stand: 05.10.2024)

Produktdatenblatt

Download (Stand: 05.10.2024)

REACH-Erklärung

Download (Stand: 05.10.2024)

RoHS-Erklärung

Download (Stand: 05.10.2024)

Schaltbild

Download (Stand: 05.10.2024)

Technische Information

Download (Stand: 05.10.2024)

Verkaufsprospekt

Download (Stand: 05.10.2024)

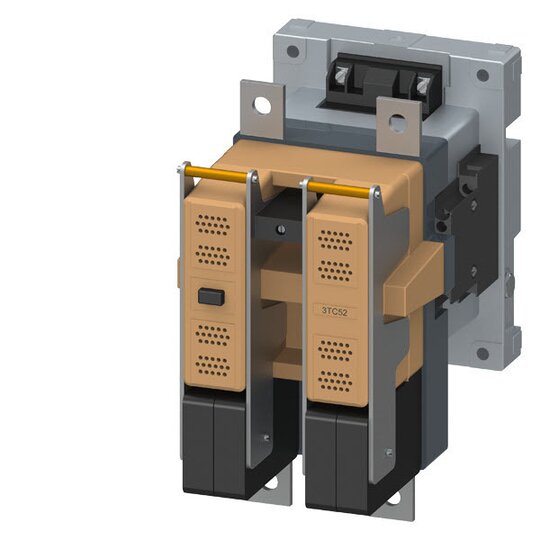

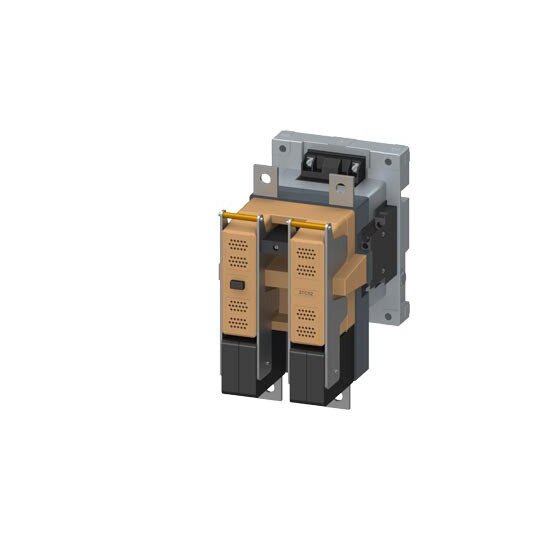

SIEMENS 3TC52170BF0 3D Modell

Zur Ansicht des 3D Modells bitte die PDF downloaden und lokal öffnen.

Download (Stand: 05.10.2024)
