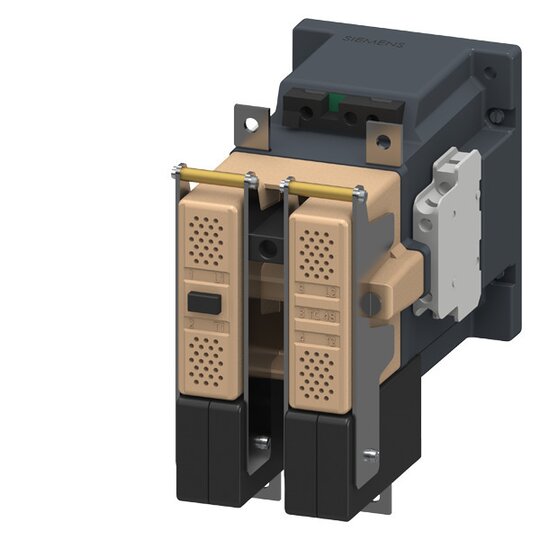

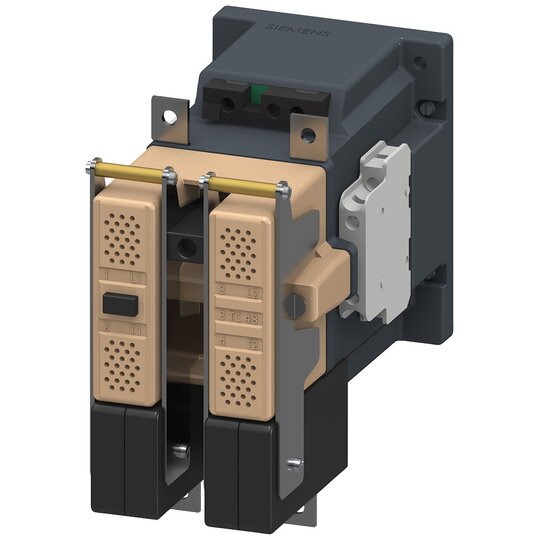

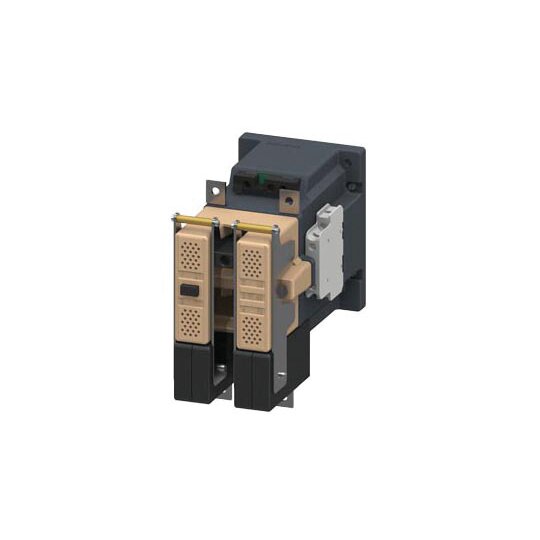

Siemens 3TC48170AB4 Schütz Bgr.4 2p DC-3 u.5 75A Hilfsschalter 22 DC-Bet. 24VDC
1 Stück

Listenpreis
Art.-Nr.
2718651
EAN
4011209034655
Hersteller-Nr.
3TC48170AB4
DEHA.-Nr.
0294046
eClass.-Nr.
27371018
Herstellerlink
Wunsch-Suchbegriff
Spannungsart zur Betätigung DC
Bemessungsbetriebsleistung bei DC-3 / DC-5 bei 440 V 27 kW
Geeignet für Reiheneinbau true
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner 2
Anschlussart Hauptstromkreis Schraubanschluss
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 2

Schütz, Baugröße 4, 2-polig, DC-3 und 5, 75A Hilfsschalter 22 (2 NO + 2 NC) DC 24 V DC-Betätigung Schütz 3TC zum Schalten von Gleichspannung, 2-polig.Die Gleichstromschütze 3TC überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie zeichnen sich außerdem durch eine besonders hohe Schaltlebensdauer aus. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).Sie sind in AC- und DC-Betätigung, in verschiedenen Spannungen und mit verschiedenen Hilfskontakten erhältlich.Als Zubehör stehen z.B. Lichtbogenkammern, Magnetspulen sowie Überspannungsbegrenzer zur Verfügung.

109802472_TR_00001_1_0_210701_3TC48_3TC5_3TC7_UN2807_202109141434274808.pdf

Sicherheitsdatenblatt

Download (Stand: 29.02.2024)

Sonstige

Download (Stand: 29.02.2024)

Sonstige

Download (Stand: 29.02.2024)

Sonstige

Download (Stand: 29.02.2024)

Deeplink Produktseite

Download (Stand: 29.02.2024)

Abb. ähnlich

Download (Stand: 29.02.2024)

Sonstige

Download (Stand: 29.02.2024)

Zertifikat

Download (Stand: 29.02.2024)

Technisches Handbuch

Download (Stand: 29.02.2024)

Produktdatenblatt

Download (Stand: 29.02.2024)

3D / BIM Objekt

Download (Stand: 29.02.2024)

Deeplink REACH

Download (Stand: 29.02.2024)

Verkaufsprospekt

Download (Stand: 29.02.2024)

Produktdatenblatt

Download (Stand: 29.02.2024)

Schaltbild

Download (Stand: 29.02.2024)

Maßzeichnung

Download (Stand: 29.02.2024)

SIEMENS 3TC48170AB4 3D Modell

Zur Ansicht des 3D Modells bitte die PDF downloaden und lokal öffnen.

Download (Stand: 29.02.2024)
