Spannungsart zur Betätigung | DC |
Anzahl der Öffner als Hauptkontakte | 0 |
Anzahl der Schließer als Hauptkontakte | 2 |
Anschlussart Hauptstromkreis | Schraubanschluss |
Bemessungsbetriebsleistung bei DC-3 / DC-5 bei 440 V | 9 kW |
Anzahl der Hilfskontakte als Schließer | 2 |
Anzahl der Hilfskontakte als Öffner | 2 |
Geeignet für Reiheneinbau | true |

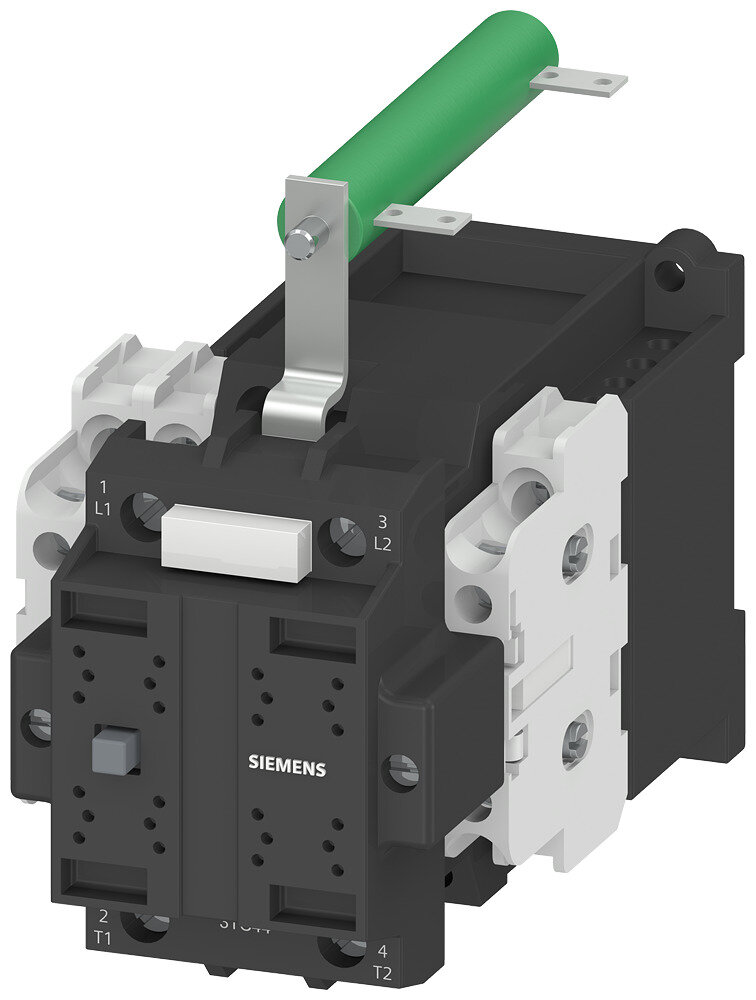

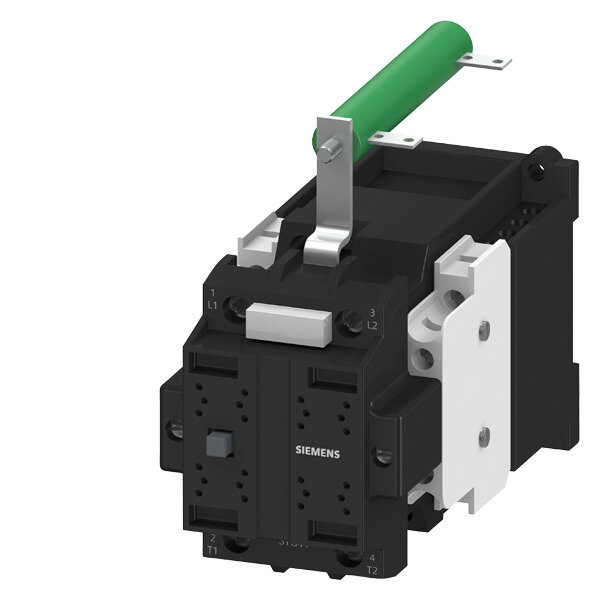

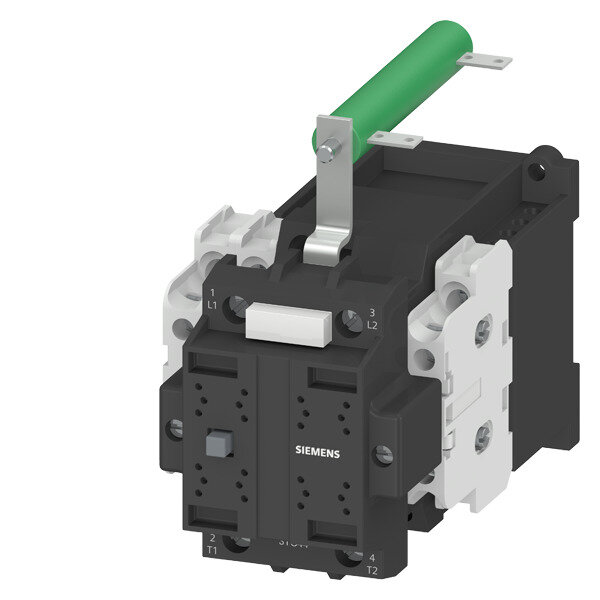

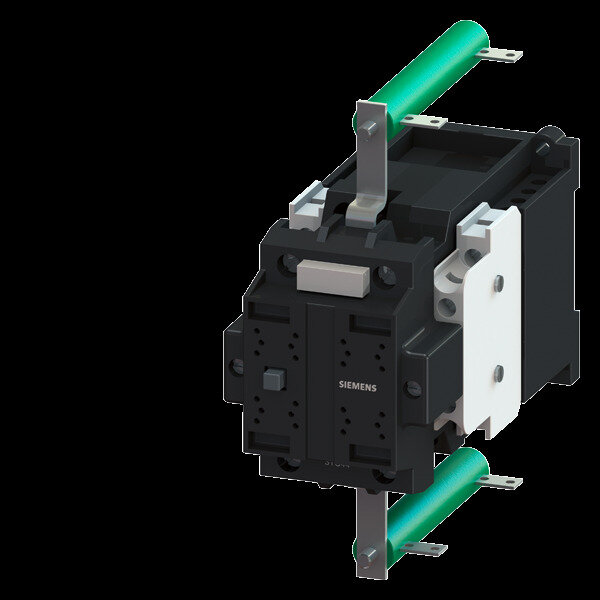

Schütz, Baugröße 2, 2-polig, für Bahnanwendungen DC-3 und 5, 7,5A bei 750V DC 33V Hilfskontakte 21 (2NO+1 NC) mit Varistor und Vorwiderstand Arbeitsbereich 0,7...1,25xUS Schütz 3TC zum Schalten von Gleichspannung, 2-polig.Die Gleichstromschütze 3TC überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie zeichnen sich außerdem durch eine besonders hohe Schaltlebensdauer aus. Die Geräte sind weltweit zugelassen (z.B. IEC und UL/CSA).Sie sind in AC- und DC-Betätigung, in verschiedenen Spannungen und mit verschiedenen Hilfskontakten erhältlich.Als Zubehör stehen z.B. Lichtbogenkammern, Magnetspulen sowie Überspannungsbegrenzer zur Verfügung.
109802471_TR_00001_1_0_210701_3TC44xxx_3TY7684_0Qx7_UN2807_202109141423384723.pdfSicherheitsdatenblatt
Download
(Stand: 19.10.2024)
|
3D / BIM Objekt
Download
(Stand: 19.10.2024)
|
Anschlussbild
Download
(Stand: 19.10.2024)
|
Deeplink Produktseite
Download
(Stand: 19.10.2024)
|
Maßzeichnung
Download
(Stand: 19.10.2024)
|
Produktdatenblatt
Download
(Stand: 19.10.2024)
|
Produktdatenblatt
Download
(Stand: 19.10.2024)
|
REACH-Erklärung
Download
(Stand: 19.10.2024)
|
RoHS-Erklärung
Download
(Stand: 19.10.2024)
|
Schaltbild
Download
(Stand: 19.10.2024)
|
Technische Information
Download
(Stand: 19.10.2024)
|
Verkaufsprospekt
Download
(Stand: 19.10.2024)
|
SIEMENS 3TC44170LC8 3D ModellZur Ansicht des 3D Modells bitte die PDF downloaden und lokal öffnen.
