Geeignet zur Überwachung von Positionsschaltern | true |
Geeignet zur Überwachung von NOT-AUS-Kreisen | true |
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen | true |
Geeignet zur Überwachung von Magnetschaltern | true |
Ausführung des elektrischen Anschlusses | Schraubanschluss |
Tragschienenmontage möglich | false |
Bemessungssteuerspeisespannung Us bei DC | 24 - 24 V |
Spannungsart zur Betätigung | DC |
Mit abnehmbaren Klemmen | false |
Auswertung der Eingänge | ein- und zweikanalig |
Mit Starteingang | true |
Mit Mutingfunktion | false |
Mit Rückführkreis | false |
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet | 0 |
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet | 0 |
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet | 0 |
Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet | 0 |
Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter | 0 |
Stoppkategorie nach IEC 60204 | 0 |
Performance Level nach EN ISO 13849-1 | Level e |
SIL nach IEC 61508 | 3 |
Mit Zulassung nach UL | true |
Breite | 17,5 mm |
Höhe | 100 mm |
Tiefe | 121,6 mm |
Mit TÜV-Zulassung | true |

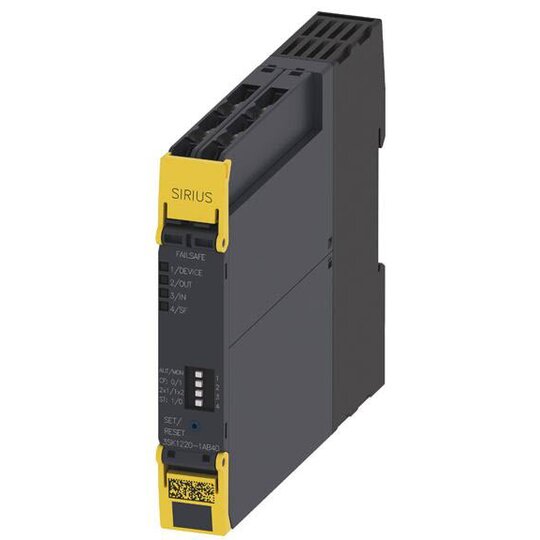

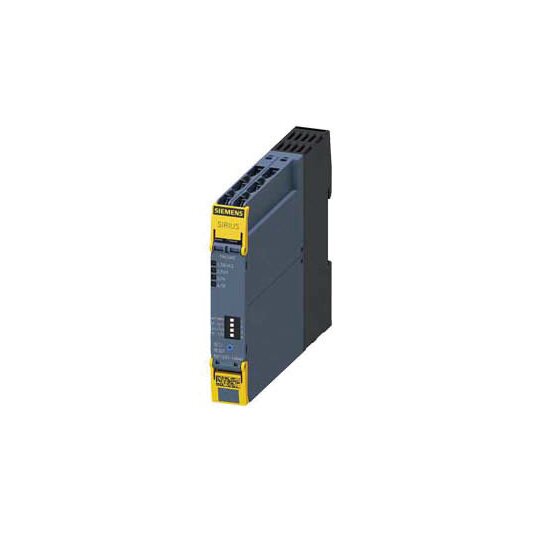

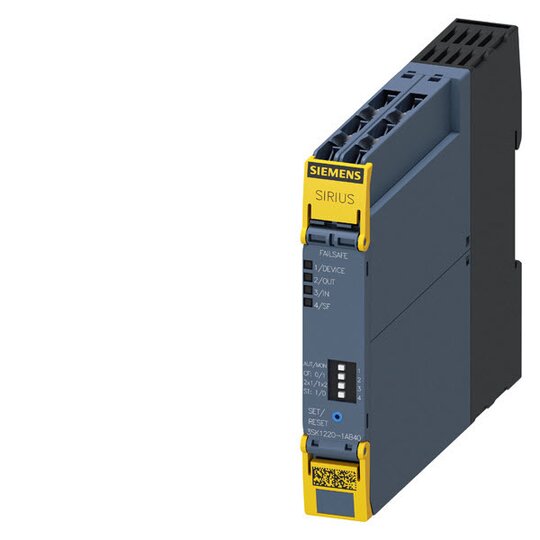

SIRIUS Sicherheitsschaltgerät Eingangserweiterung Advanced Eingangserweiterung für einen zusätzlichen 2-kanaligen oder zwei 1-kanalige Sensoren Us = 24 V DC Schraubanschluss Sensorerweiterung SIRIUS 3SK1 zur sicherheitsgerichteten Erweiterung der Grundgeräte Advanced.Die Sensorerweiterung 3SK1220 ermöglicht eine einfache und flexible Einbindung zusätzlicher Sensoren in das 3SK-System ohne zusätzlichen Verdrahtungsaufwand zwischen den Geräten. Das Gerät überwacht zwei 1-kanalige oder einen 2-kanaligen Sensor unabhängig von dessen Art der Ausgänge (potentialfrei oder potenzialbehaftet).Die Geräte sind durchgängig mit Schraub- oder Federzuganschluss (Push-In) erhätlich.Die Sicherheitsschaltgeräte 3SK lösen die bewährte Baureihe 3TK28 ab.Safety is a SIRIUS business.
