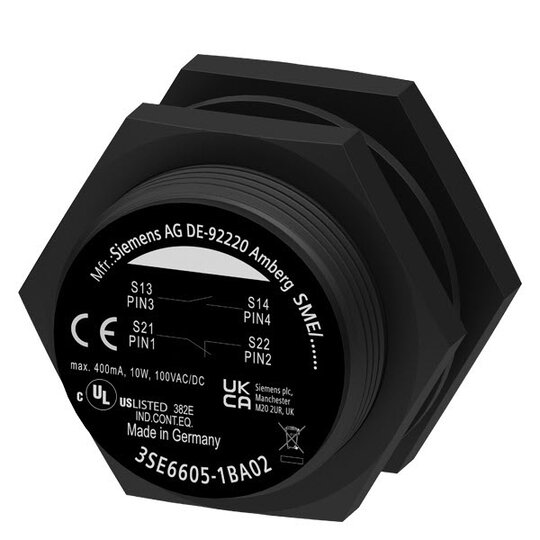

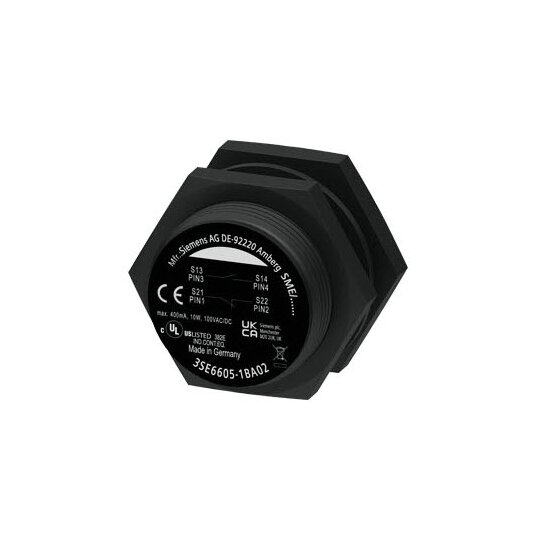

Siemens 3SE6605-1BA02 Magnetschalter Schaltelement, rund M30, Schaltglieder
1 Stück

Listenpreis
Art.-Nr.
2737491
EAN
4011209642713
Hersteller-Nr.
3SE66051BA02
DEHA.-Nr.
4966835
eClass.-Nr.
27270105
Herstellerlink
Wunsch-Suchbegriff
Art der Betätigung Magnet
Ausführung des elektrischen Anschlusses Steckverbinder M8
Länge des Sensors 48 mm
Durchmesser des Sensors 30 mm
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Gehäusebauform Zylinder, Gewinde
Werkstoff des Gehäuses Kunststoff
Gesicherter Schaltabstand AUS 15 mm
Gesicherter Schaltabstand EIN 5 mm
SIL nach IEC 61508 3
Performance Level nach EN ISO 13849-1 Level e
Umgebungstemperatur -25 - 70 €C
Mechanische Einbaubedingung für Sensor nicht bündig
Spannungsart AC/DC
Quer-/Kurzschlusserkennung möglich true
Geeignet für Sicherheitsfunktionen true
Schutzart (IP) IP67

Magnetschalter Schaltelement, rund M30 Schaltglieder 1Ö/1S mit M12 Stecker 4-polig Pin1=21, Pin2=22 Pin3=13, Pin4=14. Erforderlicher Schaltmagnet 3SE6704-1BA. Kupplung mit Anschlußkabel 5m 3SX5601-3SB54 Magnetschalter SIRIUS 3SE66 für eine platzsparende, manipulationssichere Schutzgitter-, Klappen- oder Schutztürüberwachung.Die berührungslos codierten Geräte sind klein und kompakt und damit für beengte Platzverhältnisse geeignet. Sie erfüllen höchste Sicherheitsanforderungen nach PL e bzw. SIL 3. Ihr verschleißfreies Schalten garantiert eine lange Lebensdauer.Sie sind in verschiedenen Formen und Größen erhältlich. Unterschiedliche Kombinationen von Schaltgliedern und Leitungslängen, Varianten mit LED zur schnellen Diagnose sowie Stecker für einen schnellen Anschluss stehen zur Verfügung.Als Zubehör sind Distanzstücke sowie verschiedene Kupplungen mit Anschlussleitungen in verschiedenen Längen erhältlich.Safety is a SIRIUS business.
