| Bemessungsdauerstrom Iu |
0,2 A |
| Bemessungsspannung |
20 - 690 V |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz |
100 kA |
| Phasenausfallempfindlich |
true |
| Bemessungsbetriebsspannung |
690 - 690 V |
| Bemessungsdauerstrom Iu |
0,2 A |
| Gerätebauart |
Einbaugerät Festeinbautechnik |
| Integrierter Erdschlussschutz |
false |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Geeignet für Hutschienenmontage |
true |
| Hutschienenmontage optional |
true |
| Mit integriertem Hilfsschalter |
false |
| Mit integriertem Unterspannungsauslöser |
false |
| Anzahl der Hilfskontakte als Wechsler |
0 |
| Polzahl |
3 |
| Mit Ausgelöstmelder |
false |
| Mit integriertem Unterspannungsauslöser |
false |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC |
100 kA |
| Polzahl |
3 |
| Schutzart (IP) |
IP20 |
| Höhe |
90 mm |
| Position des Anschlusses für Hauptstromkreis |
sonstige |
| Breite |
45 mm |
| Ausführung des Betätigungselements |
Wippe |
| Tiefe |
75 mm |
| Komplettgerät mit Schutzeinheit |
true |
| Motorantrieb integriert |
false |
| Motorantrieb optional |
false |
| Schutzart (IP) |
IP20 |

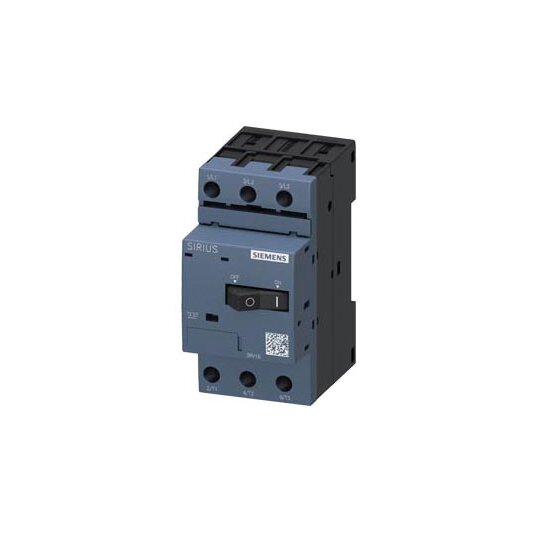

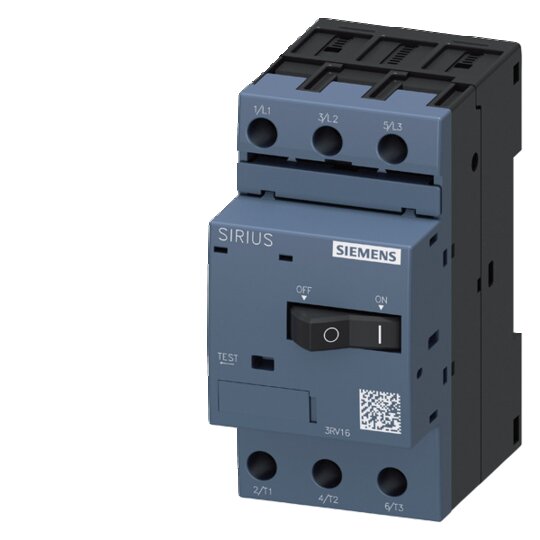

Leistungsschalter Baugröße S00 für Sicherungsüberwachung Schraubanschluss A-Auslöser 0,2 A N-Auslöser 1,2 A Leistungsschalter SIRIUS 3RV1 für Sicherungsüberwachung für die zuverlässige Meldung ausgelöster Schmelzsicherungen.Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.Als Zubehör sind seitliche und querliegende Hilfsschalter erhältlich.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
SIEMENS 3RV16110BD10 3D Modell
Zur Ansicht des 3D Modells bitte die PDF downloaden und lokal öffnen.
|
