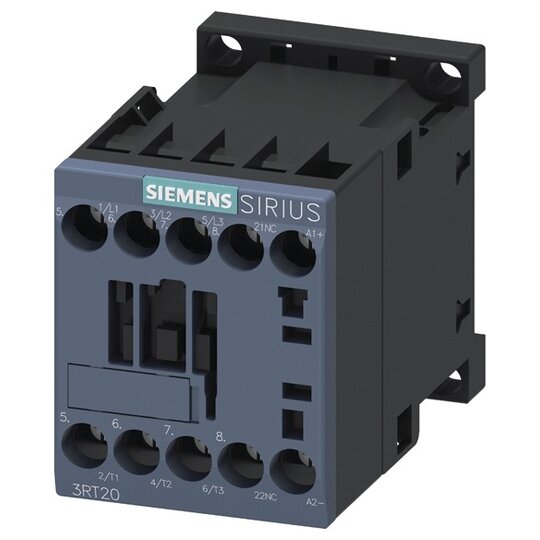

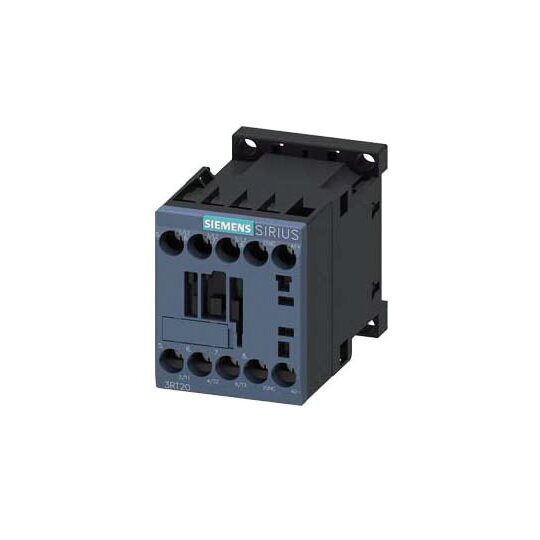

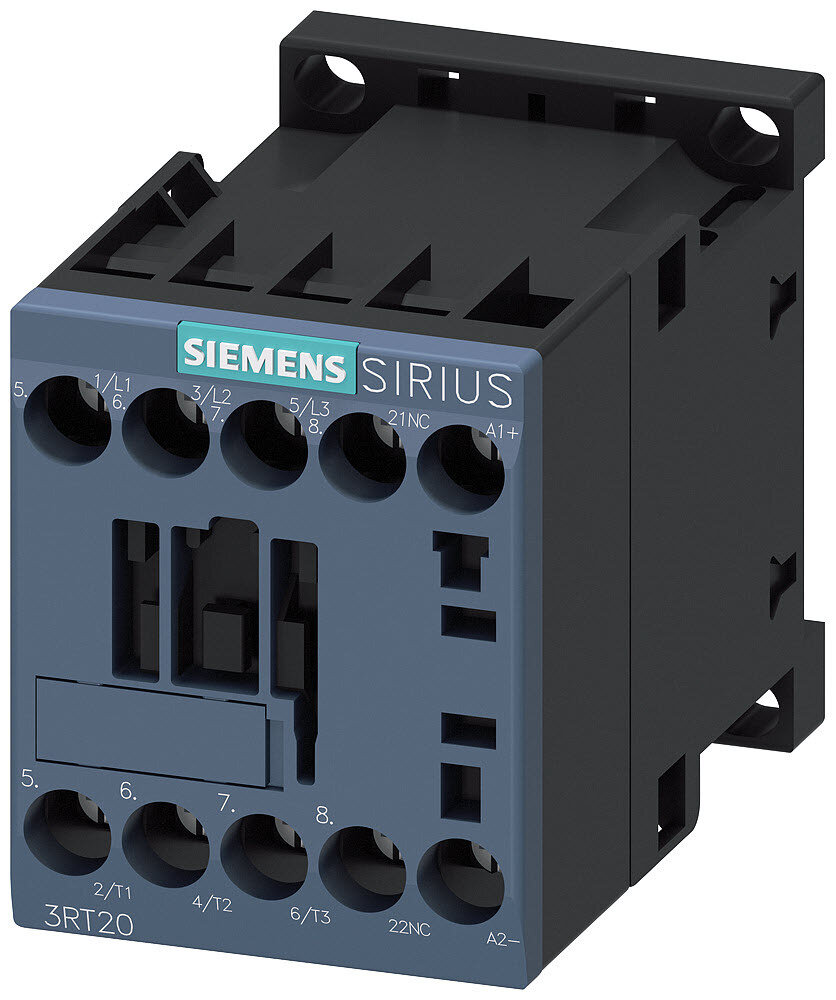

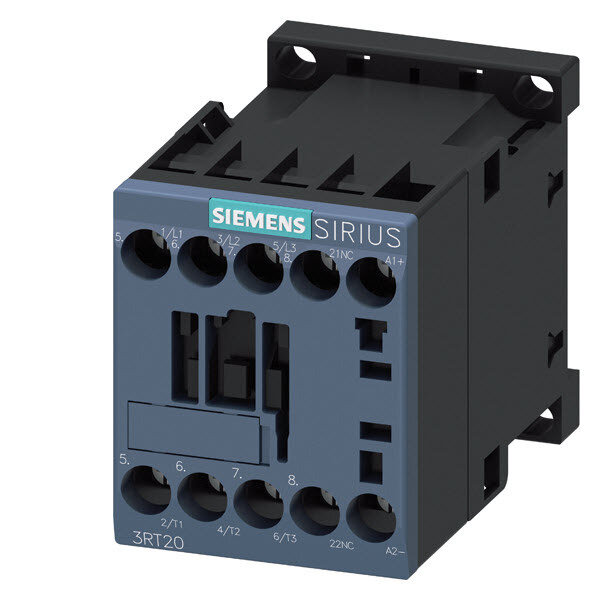

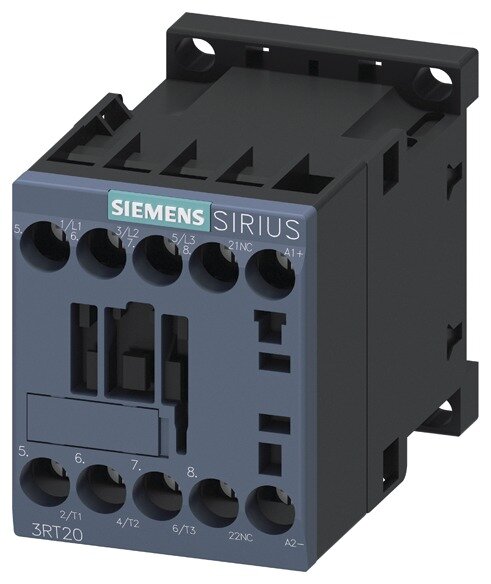

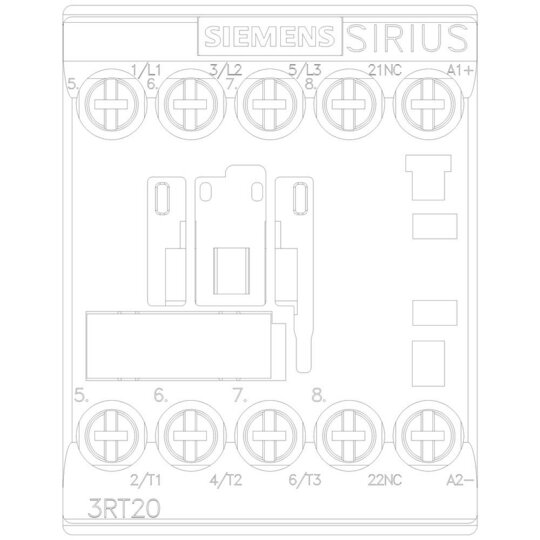

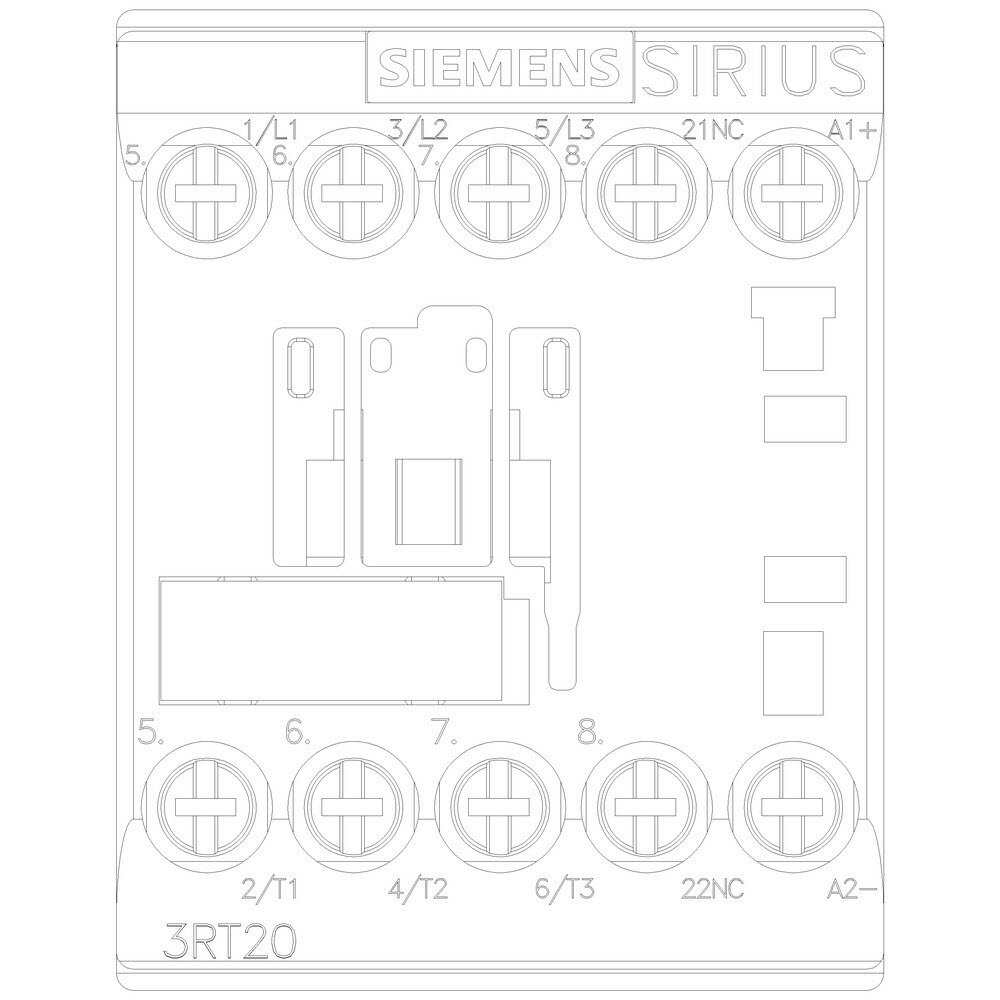

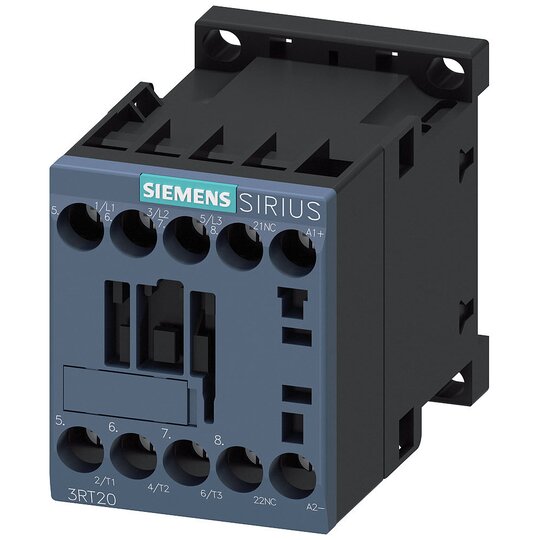

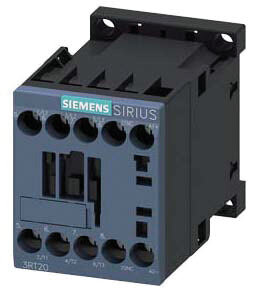

Siemens 3RT20161BM42 Schütz AC-3 4kW/400V 1Ö 220VDC 3p S00

Hersteller-Nr. 3RT20161BM42 163644
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2722910
EAN
4011209843493
DEHA.-Nr.
3260597
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungssteuerspeisespannung Us bei DC 220 - 220 V
Spannungsart zur Betätigung DC
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schraubanschluss
Betriebsspannung bei AC 50 Hz 690 - 690 V
Betriebsspannung bei AC 60 Hz 690 - 690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A
Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 8,5 A
Bemessungsbetriebsleistung NEMA 3,67749375 kW
Anzahl der Hilfskontakte als Öffner 1
Geeignet für Reiheneinbau true
Breite 45 mm
Höhe 58 mm
Tiefe 73 mm

    Leistungsschütz SIRIUS 3RT2


    Das Leistungsschütz SIRIUS 3RT2 ist ideal zum Schalten von Motoren und bietet große Leistung bei kompakter Bauweise.


    Technische Details:



    • Typ: AC-3e/AC-3

    • Nennstrom: 9 A

    • Leistungsbereich: 4 kW / 400 V

    • Anzahl der Pole: 3-polig

    • Betätigungsspannung: DC 220 V

    • Hilfskontakte: 1 Ö

    • Anschlussart: Schraubanschluss

    • Baugröße: S00

    • Klimafest: Ja

    • Zulassungen: IEC und UL/CSA

    • Verfügbarkeit: Verschiedene Baugrößen und Leistungsbereiche in AC- und DC-Betätigung

    • Zusätzliche Anschlussoptionen: Federzuganschluss


    Kunden Vorteile:



    • Hohe Kontaktzuverlässigkeit für längere Lebensdauer.

    • Einfaches Verdrahten durch frontseitige Anschlüsse.

    • Vielfältige Kombinationsmöglichkeiten mit anderen Komponenten im Verbraucherabzweig.

    • Reduzierte Komplexität des Aufbaus durch integrierte Hilfsschalter.

    • Weltweite Zulassung und Anpassungsfähigkeit an geltende Standards.

    • Verminderter Verdrahtungsaufwand durch umfassendes Zubehör und Verbindungsbausteine.
