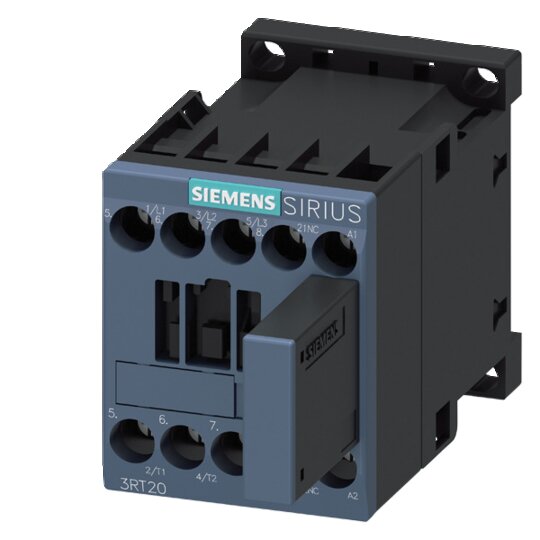

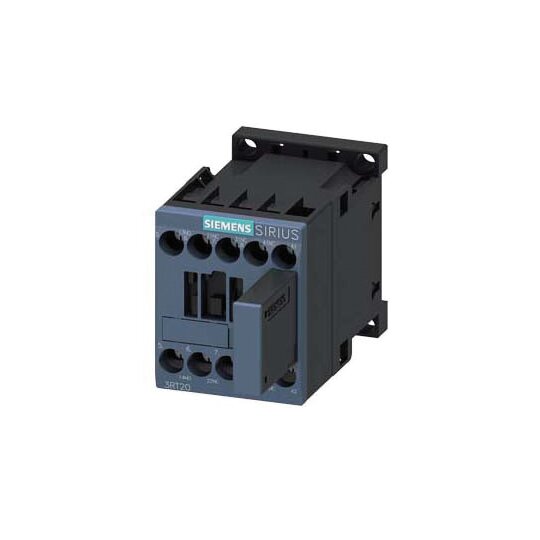

Siemens 3RT2016-1QB42 Koppelschütz AC3 4kW/400V, 1Ö, DC24V, 0,7-1,25*US, 3pol.
1 Stück

Listenpreis
Art.-Nr.
2722930
EAN
4011209846272
Hersteller-Nr.
3RT20161QB42
DEHA.-Nr.
3260612
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Bemessungssteuerspeisespannung Us bei DC 24 - 24 V
Spannungsart zur Betätigung DC
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A
Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 8,5 A
Bemessungsbetriebsleistung NEMA 3,677493749 kW
Anzahl der Hilfskontakte als Öffner 1
Geeignet für Reiheneinbau true

Leistungsschütz, AC-3 9 A, 4 kW / 400 V 1 Ö, DC 24 V 0,7-1,25* US, mit Varistor aufgesteckt, 3-polig, Baugröße S00, Schraubanschluss nicht mit Hilfsschalter erweiterbar Koppelschütz SIRIUS 3RT2 zum Schalten von Motoren und von Hilfs- und Steuerstromkreisen, speziell ausgelegt zum direkten Anschluss an elektronische Steuerungen.Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

4kW/400V, 1S, DC24V, 0,7-1,25*US, 3pol.
Siemens 163939
Art.-Nr.
2723208
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
4kW/400V, 1Ö, DC24V, 0,7-1,25*US, 3pol.
Siemens 163940
Art.-Nr.
2723209
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
4kW/400V, 1S, DC24V, 0,85-1,85*US, 3pol.
Siemens 163945
Art.-Nr.
2723214
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
4kW/400V, 1Ö, DC24V, 0,85-1,85*US, 3pol.
Siemens 163946
Art.-Nr.
2723215
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
2S+2Ö S00/S0 front Schraubanschluss
Siemens 152159
Art.-Nr.
2708330
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
1S+1Ö S00 seitlich Schraubanschluss
Siemens 163413
Art.-Nr.
2722678
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
2S+2Ö S00/S0 front Schraubanschluss
Siemens 166381
Art.-Nr.
2726040
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
0,85...1,85*US, S00 3RH2122-1WB40
Siemens 170042
Art.-Nr.
2730062
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
0,85...1,85*US, S00 3RH2131-1WB40
Siemens 171122
Art.-Nr.
2731284
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
frontseitigen Anbau an AC, DC, AC
Siemens 1465382
Art.-Nr.
2780405
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
IO-LINK, Stern-Dreieck-Start
Siemens 1463622
Art.-Nr.
2738517
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
IO-LINK, Wendestart, Aufbau auf Schütze
Siemens 1463620
Art.-Nr.
2738515
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
AS-Interface, Wendestart
Siemens 1463632
Art.-Nr.
2738527
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Schütze mit aufgesetzt. 4pol.
Siemens 160743
Art.-Nr.
2719116
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 4 ein
f.Schütz 3RT201 S00
Siemens 1463655
Art.-Nr.
2738550
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 10 ein
m.Anschlussklemme 3p f.RT101
Siemens 160739
Art.-Nr.
2719112
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
ansprechverz. mit Halbleiterausg.
Siemens 1463641
Art.-Nr.
2738536
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
24-70VDC f.Hilfs-u.Motorschütze S00
Siemens 152128
Art.-Nr.
2708299
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
rückfallverz. mit Hilfsspannung
Siemens 1463642
Art.-Nr.
2738537
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Kennzeichnungsschilder 20X7 mm TI - Grey
Siemens 169926
Art.-Nr.
2729860
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 340 ein
z.Reihenschaltung 2 Schütze S00 Schraub
Siemens 171376
Art.-Nr.
2731543
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
baustein oben für Schützkomb.
Siemens 1463998
Art.-Nr.
2738893
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 5 ein
f.Schütze m.einem integr. Hilsfkontakt
Siemens 160742
Art.-Nr.
2719115
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 4 ein
70-150VDC f.Hilfs-u.Motorschütze S00
Siemens 173497
Art.-Nr.
2734215
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
AS-Interface, Direktstart
Siemens 1463631
Art.-Nr.
2738526
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
baustein unten für Schützkombination S00
Siemens 1464000
Art.-Nr.
2738895
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 5 ein
f.IO-LINK Direktstart Schraubanschluss
Siemens 1463619
Art.-Nr.
2738514
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
AS-Interface, Stern-Dreieck-Start
Siemens 1463634
Art.-Nr.
2738529
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Kennzeichnungsschilder 10x7 mm
Siemens 1465381
Art.-Nr.
2780404
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 816 ein
kleben 19x6 mm Ti - grey
Siemens 1465383
Art.-Nr.
2780406
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 3060 ein
f.Hilfs-u.Motorschütze S00
Siemens 1463589
Art.-Nr.
2738484
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 5 ein
150-250VDC f.Hilfs-u.Motorschütze S00
Siemens 163438
Art.-Nr.
2722703
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Stern-Dreieck Zeitbereich 0,5...60s
Siemens 170032
Art.-Nr.
2730050
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Verriegelung seitlich f.Schütz 3RT2.1
Siemens 1463886
Art.-Nr.
2738781
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 10 ein
Schraub elektr.u.mech. f.Wendestar. S00
Siemens 152212
Art.-Nr.
2708383
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Schraub elektr.u.mech. Stern-Dreieck S00
Siemens 166371
Art.-Nr.
2726030
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Varistor 400V 50/60Hz 5,5kW f.Motorschü.
Siemens 1463579
Art.-Nr.
2738474
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
modul, RC-Glied, 690V, 5,5kw
Siemens 1463578
Art.-Nr.
2738473
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
modul, 575V 50/60Hz, 5,5kw
Siemens 1463580
Art.-Nr.
2738475
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
RC-Glied 400V 50/60Hz 7,5kW f.Motorschü.
Siemens 1463576
Art.-Nr.
2738471
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
modul, RC-Glied, 575V, 5,5kw
Siemens 1463577
Art.-Nr.
2738472
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Zusatzverbraucher-Baustein, AC50/60Hz
Siemens 174195
Art.-Nr.
2734926
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
zögerer, DC24V für Hilfs-/Motorschütze
Siemens 1463582
Art.-Nr.
2738477
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
modul, 690V 50/60Hz, 5,5kw
Siemens 1463581
Art.-Nr.
2738476
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
zögerer, UC110V für Hilfs-/Motorschütze
Siemens 1463583
Art.-Nr.
2738478
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein

109802461_TR_00001_1_0_210618_3RT2_0_3_5_1_2_xxx_UN2807_202109141308496023.pdf

Sicherheitsdatenblatt

Download (Stand: 10.12.2024)

3D / BIM Objekt

Download (Stand: 10.12.2024)

Anschlussbild

Download (Stand: 10.12.2024)

Deeplink Produktseite

Download (Stand: 10.12.2024)

EPD-Erklärung

Download (Stand: 10.12.2024)

Explosionszeichnung

Download (Stand: 10.12.2024)

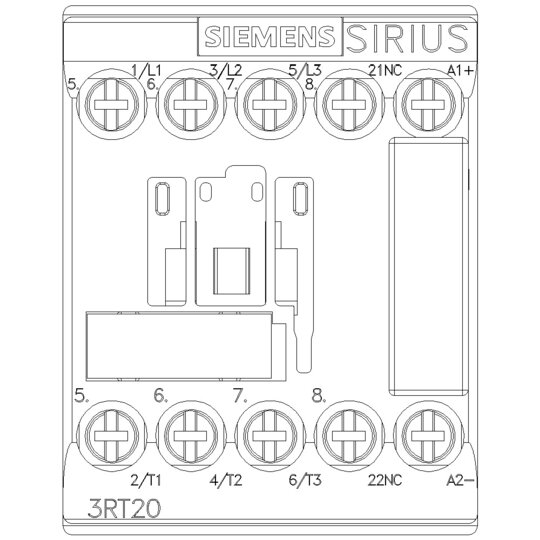

Maßzeichnung
