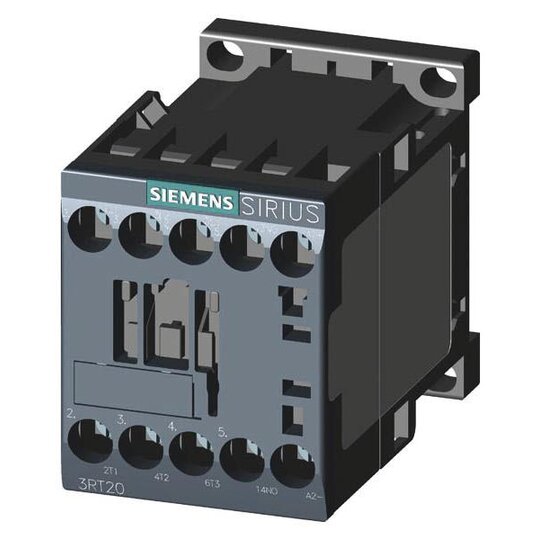

Siemens 3RT2016-1HB41 Koppelschütz AC3 4kW/400V, 1S, DC24V, 0,7-1,25*US, 3pol.
1 Stück

Listenpreis
Art.-Nr.
2722916
EAN
4011209784963
Hersteller-Nr.
3RT20161HB41
DEHA.-Nr.
3260603
eClass.-Nr.
27371003
Herstellerlink
Wunsch-Suchbegriff
Bemessungssteuerspeisespannung Us bei DC 24 - 24 V
Spannungsart zur Betätigung DC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A
Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 8,5 A
Bemessungsbetriebsleistung NEMA 3,677493749 kW
Geeignet für Reiheneinbau true
Anzahl der Hilfskontakte als Schließer 1
Anschlussart Hauptstromkreis Schraubanschluss
Anzahl der Schließer als Hauptkontakte 3

Leistungsschütz, AC-3 9 A, 4 kW / 400 V 1 S, DC 24 V 0,7-1,25* US, 3-polig, Baugröße S00, Schraubanschluss geeignet für SPS-Ausgänge nicht mit Hilfsschalter erweiterbar Koppelschütz SIRIUS 3RT2 zum Schalten von Motoren und von Hilfs- und Steuerstromkreisen, speziell ausgelegt zum direkten Anschluss an elektronische Steuerungen.Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
