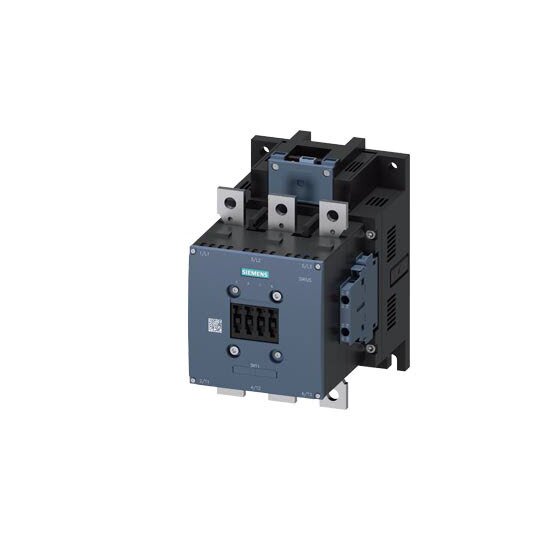

Siemens 3RT1466-6NF36 Schütz 400A/AC-1 AC DC-Betätigung UC 96-127V
1 Stück

Listenpreis
Art.-Nr.
2721396
EAN
4011209510005
Hersteller-Nr.
3RT14666NF36
DEHA.-Nr.
1671189
eClass.-Nr.
27371003
Herstellerlink
Wunsch-Suchbegriff
Bemessungssteuerspeisespannung Us bei AC 50 Hz 96 - 127 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 96 - 127 V
Bemessungssteuerspeisespannung Us bei DC 96 - 127 V
Spannungsart zur Betätigung AC/DC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 400 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 138 A
Bemessungsbetriebsleistung NEMA 91,93734375 kW
Geeignet für Reiheneinbau true
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner 2
Anschlussart Hauptstromkreis Schienenanschluss
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3

Leistungsschütz AC-1 400 A / 690 V / 40°C 3-polig, Uc: 96-127 V AC(50-60 Hz) / DC SPS-Eingang 24 V DC Antrieb: elektronisch Hilfskontakte 2 S + 2 Ö Hauptstr.: Schiene Steuer- und Hilfsstromkreis: Schraubanschluss Schütz SIRIUS 3RT14 zum Schalten von ohmschen Verbrauchern.Die Schütze 3RT1 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Die Schütze bieten für jede Anwendung die passende Anbindung an die Steuerung (direkt oder über PLC-Eingang). Vormontierte Hilfsschalter reduzierendie Komplexität Ihres Aufbaus. Die Schütze 3RT1 sind klimafest und weltweit zugelassen (z.B. IEC und UL/CSA).Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich erhältlich. Sie können mit AC oder DC betätigt werden, einige Varianten besitzen einen Weitspannungsbereich und einen PLC-Steuereingang. Im Haupstromkreis können die Geräte über Schienen oder Rahmenklemmen angeschlossen werden. Für den Hilfs- und Steuerstromkreis sind sie auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss erhältlich.Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Verdrahtungsbausätze, die den Verdrahtungsaufwand erheblich reduzieren, Hilfsschalter oder Klemmenabdeckungen.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.lage, contacts auxiliaires et cache-bornes sont disponibles pour ces contacteurs.Simple, efficace, toujours actuel - Le système modulaire SIRIUS.
