Spannungsart zur Betätigung | AC/DC |
Anzahl der Schließer als Hauptkontakte | 3 |
Anschlussart Hauptstromkreis | Schienenanschluss |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 610 A |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 500 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 250 kW |
Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 430 A |
Bemessungsbetriebsleistung bei AC-4, 400 V | 250 kW |
Bemessungsbetriebsleistung NEMA | 294,1995 kW |
Anzahl der Hilfskontakte als Schließer | 2 |
Anzahl der Hilfskontakte als Öffner | 2 |
Geeignet für Reiheneinbau | true |

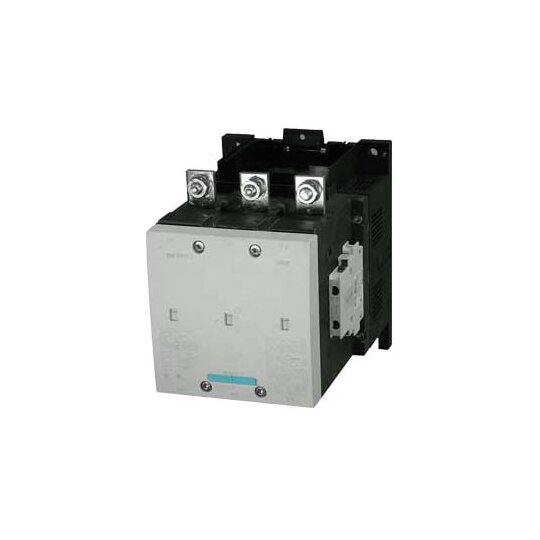

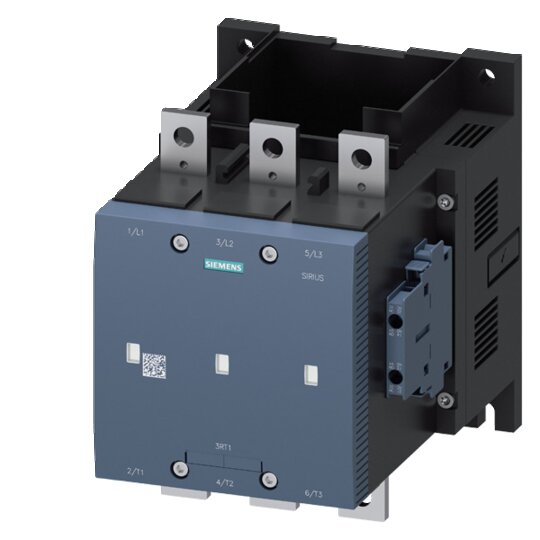

Vakuumschütz AC-3e/AC-3 500 A, 250 kW / 400 V, 3-polig, Antrieb: ohne Hilfskontakte 2 S + 2 Ö Hauptstr.: Schiene Steuer- und Hilfsstromkreis: Schraubanschluss Vakuumschütz SIRIUS 3RT12 zum Schalten von Motoren.Die Vakuumschütze 3RT12 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Die Vakuumschütze zeichnen sich außerdem durch eine besonders hohe Schaltlebensdauer aus. Sie sind daher besonders geeignet für häufiges Schalten im Tippbetrieb. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Die Schütze bieten für jede Anwendung die passende Anbindung an die Steuerung (direkt oder über PLC-Eingang). Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Schütze 3RT1 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich erhältlich. Sie besitzen einen DC-Weitspannungsbereich und einen PLC-Steuereingang. Im Haupstromkreis können die Geräte über Schienen oder Rahmenklemmenangeschlossen werden. Für den Hilfs- und Steuerstromkreis sind sie auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss erhältlich.Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Verdrahtungsbausätze, die den Verdrahtungsaufwand erheblich reduzieren, Hilfsschalter oder Klemmenabdeckungen.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.ont disponibles pour ces contacteurs.Simple, efficace, toujours actuel - Le système modulaire SIRIUS.
