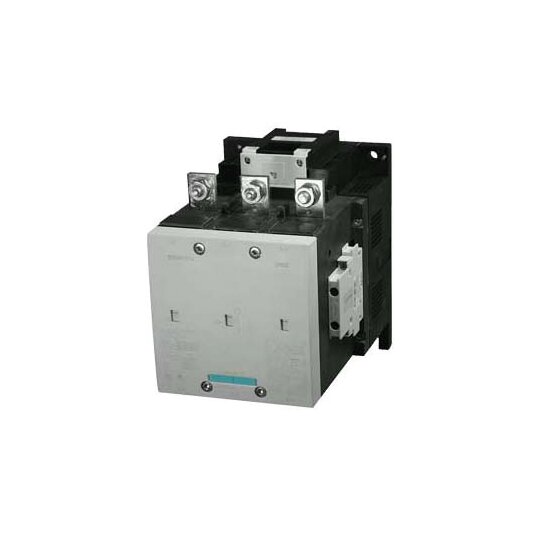

Siemens 3RT1275-6AB36 Vakuumschütz 200kW/400V/AC-3 AC DC-Betätigung
1 Stück

Listenpreis
Art.-Nr.
2721154
EAN
4011209509290
Hersteller-Nr.
3RT12756AB36
DEHA.-Nr.
1670854
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Bemessungssteuerspeisespannung Us bei AC 50 Hz 23 - 26 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 23 - 26 V
Bemessungssteuerspeisespannung Us bei DC 23 - 26 V
Spannungsart zur Betätigung AC/DC
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schienenanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 610 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 400 A
Bemessungsbetriebsleistung bei AC-3, 400 V 200 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 350 A
Bemessungsbetriebsleistung bei AC-4, 400 V 200 kW
Bemessungsbetriebsleistung NEMA 220,649625 kW
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner 2
Geeignet für Reiheneinbau true

Vakuumschütz AC-3e/AC-3 400 A, 200 kW / 400 V, 3-polig, Uc: 23-26 V AC(50-60 Hz) / DC Antrieb: konventionell Hilfskontakte 2 S + 2 Ö Hauptstr.: Schiene Steuer- und Hilfsstromkreis: Schraubanschluss Vakuumschütz SIRIUS 3RT12 zum Schalten von Motoren.Die Vakuumschütze 3RT12 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Die Vakuumschütze zeichnen sich außerdem durch eine besonders hohe Schaltlebensdauer aus. Sie sind daher besonders geeignet für häufiges Schalten im Tippbetrieb. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Die Schütze bieten für jede Anwendung die passende Anbindung an die Steuerung (direkt oder über PLC-Eingang). Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die Schütze 3RT1 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich erhältlich. Sie besitzen einen DC-Weitspannungsbereich und einen PLC-Steuereingang. Im Haupstromkreis können die Geräte über Schienen oder Rahmenklemmenangeschlossen werden. Für den Hilfs- und Steuerstromkreis sind sie auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss erhältlich.Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Verdrahtungsbausätze, die den Verdrahtungsaufwand erheblich reduzieren, Hilfsschalter oder Klemmenabdeckungen.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten. et cache-bornes sont disponibles pour ces contacteurs.Simple, efficace, toujours actuel - Le système modulaire SIRIUS.
