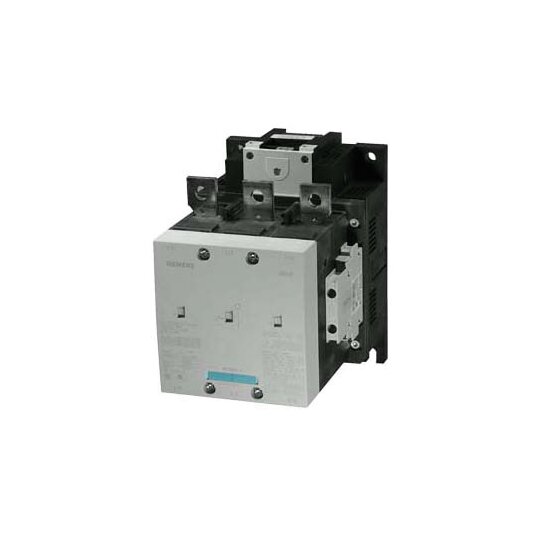

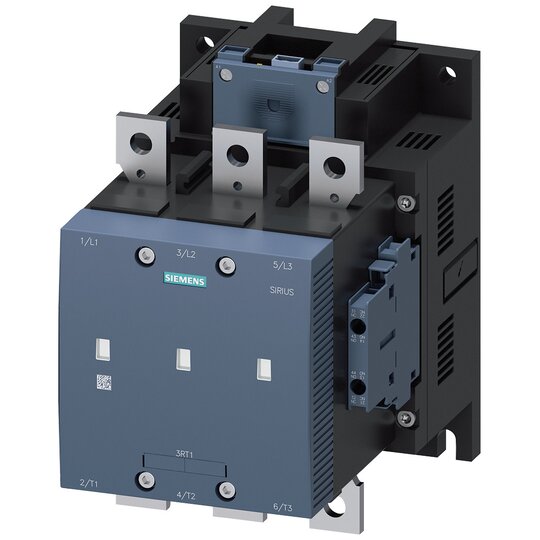

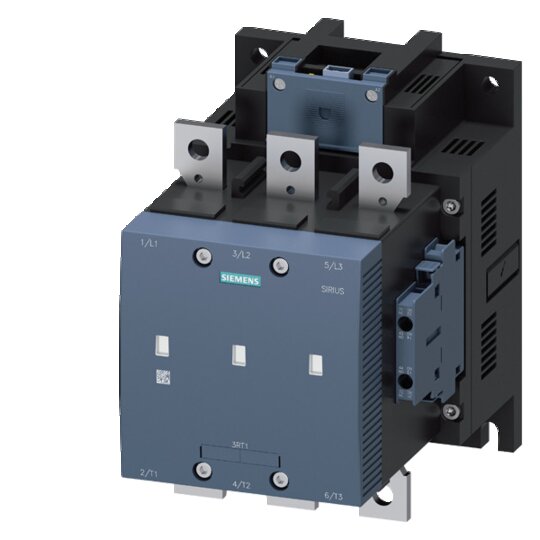

Siemens 3RT1264-6NB36 Vakuumschütz 110kW/400V/AC-3 AC DC-Betätigung

Hersteller-Nr. 3RT12646NB36 162053
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2721108
EAN
4011209508804
DEHA.-Nr.
1670811
eClass.-Nr.
27371003
Zolltarif-Nr.
85364190
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Bemessungssteuerspeisespannung Us bei AC 50 Hz 21 - 27.3 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 21 - 27.3 V
Bemessungssteuerspeisespannung Us bei DC 21 - 27.3 V
Spannungsart zur Betätigung AC/DC
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schienenanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 330 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 225 A
Bemessungsbetriebsleistung bei AC-3, 400 V 110 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 195 A
Bemessungsbetriebsleistung bei AC-4, 400 V 110 kW
Bemessungsbetriebsleistung NEMA 110,3248125 kW
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner 2
Geeignet für Reiheneinbau true

    Vakuumschütz AC-3e/AC-3 225 A


    Der Vakuumschütz SIRIUS 3RT12 eignet sich zum schalten von Motoren und überzeugt durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit.



    Technische Details:



    • Nennstrom: 225 A

    • Leistung: 110 kW / 400 V

    • Polanzahl: 3-polig

    • Uc: 21-27,3 V AC (50-60 Hz) / DC

    • SPS-Eingang: 24 V DC

    • Hilfskontakte: 2 S + 2 Ö

    • Hauptstromkreisanschluss: Schiene oder Rahmenklemmen

    • Steuer- und Hilfsstromkreis: Schraubanschluss oder Federzuganschluss

    • Vormontierte Hilfsschalter: zur Reduzierung der Komplexität

    • Zulassungen: weltweit (z.B. IEC und UL/CSA)

    • Verfügbare Baugrößen: Verschiedene

    • DC-Weitspannungsbereich: Vorhanden

    • PLC-Steuereingang: Vorhanden



    Kunden Vorteile:



    • Besonders hohe Schaltlebensdauer, geeignet für häufiges Schalten im Tippbetrieb.

    • Vielfältige Kombinationen mit anderen Komponenten im Verbraucherabzweig möglich.

    • Reduzierte Verdrahtungsaufwände durch Verdrahtungsbausätze und Zubehör.

    • Klimafest und auf hohe Zuverlässigkeit ausgelegt.

    • Einfach, effizient und immer aktuell durch den SIRIUS Systembaukasten.
