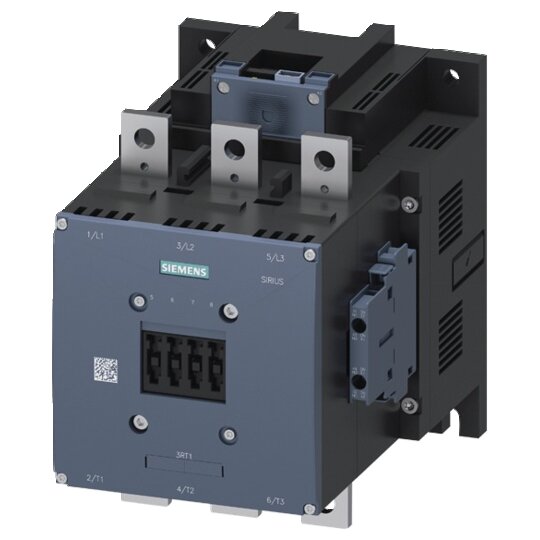

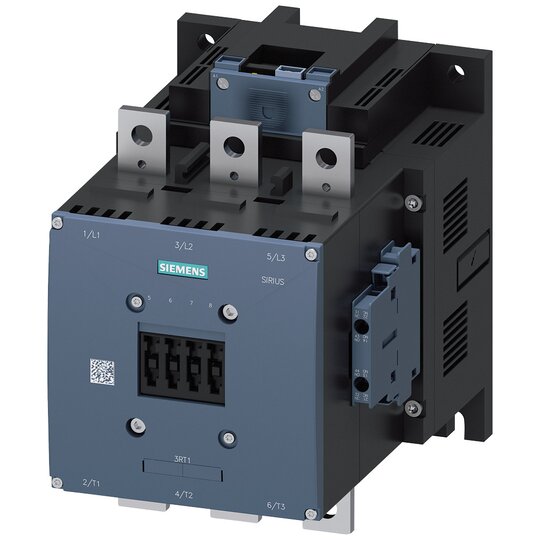

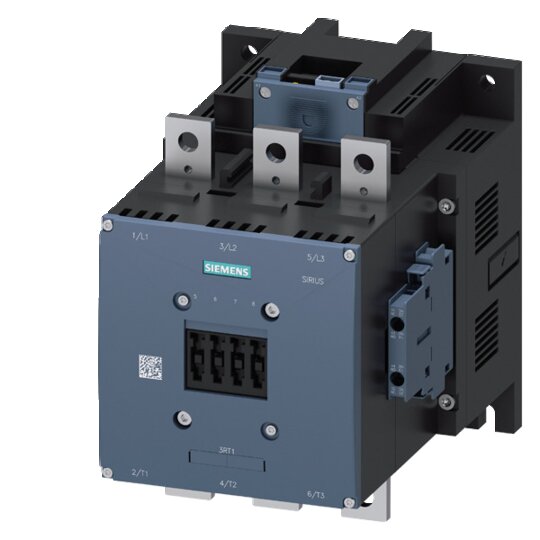

Siemens 3RT1076-6NF36 Schütz 250kW/400V/AC-3 AC DC-Betätigung

Hersteller-Nr. 3RT10766NF36 162027
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2721060
EAN
4011209508613
DEHA.-Nr.
1670744
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Bemessungssteuerspeisespannung Us bei AC 50 Hz 96 - 127 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 96 - 127 V
Bemessungssteuerspeisespannung Us bei DC 96 - 127 V
Spannungsart zur Betätigung AC/DC
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schienenanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 610 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 500 A
Bemessungsbetriebsleistung bei AC-3, 400 V 250 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 430 A
Bemessungsbetriebsleistung bei AC-4, 400 V 250 kW
Bemessungsbetriebsleistung NEMA 294,1995 kW
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner 2
Geeignet für Reiheneinbau true

    Leistungsschütz SIRIUS 3RT1


    Der Leistungsschütz SIRIUS 3RT1 eignet sich hervorragend zum Schalten von Motoren mit hoher Kontaktzuverlässigkeit und kompakter Bauweise.



    Technische Details:



    • Typ: AC-3e/AC-3 500 A

    • Leistung: 250 kW / 400 V AC (50-60 Hz) / DC Uc: 96-127 V

    • SPS Eingang: 24 V DC

    • Anzahl der Pole: 3-polig

    • Hilfskontakte: 2 S + 2 Ö

    • Antrieb: elektronisch

    • Hauptstromkreis: Schiene

    • Steuer- und Hilfsstromkreis: Schraubanschluss

    • Klimafest und weltweit zugelassen (z.B. IEC und UL/CSA)

    • IE3/IE4 ready



    Kunden Vorteile:



    • Hohe Kontaktzuverlässigkeit und kompakte Bauweise.

    • Vielfältige Kombinationsmöglichkeiten mit anderen Komponenten im Verbraucherabzweig.

    • Einfache Anbindung an die Steuerung (direkt oder über PLC-Eingang).

    • Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus.

    • Schneller, wartungsfreier und rüttelsicherer Anschluss durch Federzuganschluss.

    • Vielfältiges Zubehör, wie Verdrahtungsbausätze, die den Verdrahtungsaufwand erheblich reduzieren.
