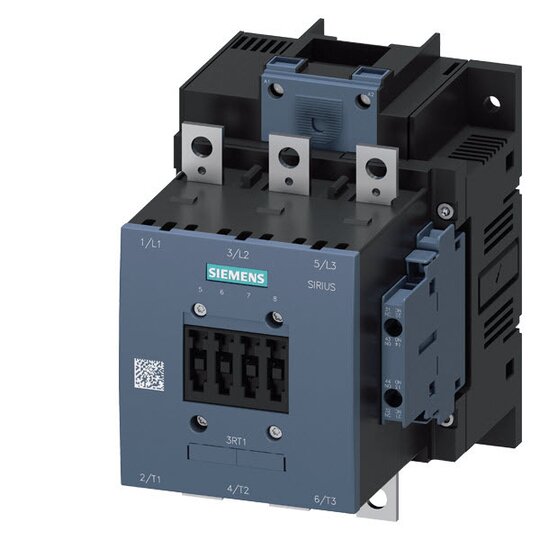

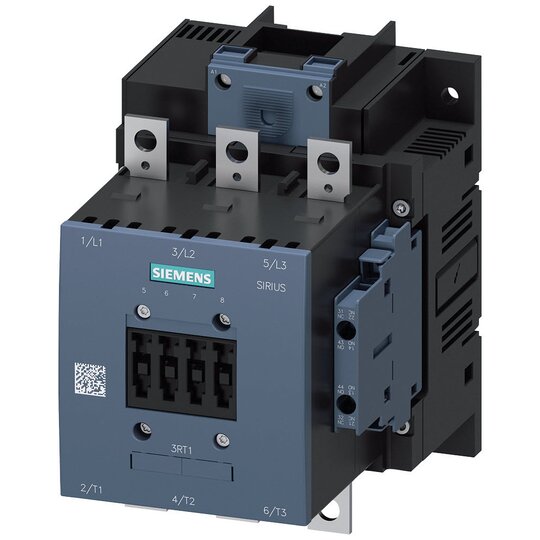

Siemens 3RT10566AS36 Schütz 90kW/400V AC-3 AC/DC-Bet. UC500-550V 2NO+2NC 3p S6

Hersteller-Nr. 3RT10566AS36 161807
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2720811
EAN
4011209507555
DEHA.-Nr.
1670581
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Bemessungssteuerspeisespannung Us bei AC 50 Hz 500 - 550 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 500 - 550 V
Bemessungssteuerspeisespannung Us bei DC 500 - 550 V
Spannungsart zur Betätigung AC/DC
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schienenanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 215 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 185 A
Bemessungsbetriebsleistung bei AC-3, 400 V 90 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 160 A
Bemessungsbetriebsleistung bei AC-4, 400 V 90 kW
Bemessungsbetriebsleistung NEMA 110,3248125 kW
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner 2
Geeignet für Reiheneinbau true

    Leistungsschütz, AC-3e/AC-3 185 A, 90 kW / 400 V AC (50-60 Hz) / DC Uc: 500-550 V


    Der Leistungsschütz SIRIUS 3RT1 eignet sich besonders zum Schalten von Motoren und bietet hohe Kontaktzuverlässigkeit in kompakter Bauweise.


    Technische Details:



    • AC-3e/AC-3 185 A

    • 90 kW / 400 V AC (50-60 Hz)

    • DC Uc: 500-550 V

    • 3-polig, Hilfskontakte 2 S + 2 Ö

    • Konventioneller Antrieb

    • Steuer- und Hilfsstromkreis: Schraubanschluss

    • Klimafest, weltweit zugelassen (z.B. IEC und UL/CSA)

    • IE3/IE4 ready

    • Kompatibel mit AC oder DC, einige Varianten mit Weitspannungsbereich


    Kunden Vorteile:



    • Hohe Leistung bei kompakter Bauweise

    • Vielfältige Kombination mit anderen Komponenten

    • Einfache Anbindung an die Steuerung (direkt oder über PLC-Eingang)

    • Vormontierte Hilfsschalter reduzieren die Komplexität des Aufbaus

    • Schneller, wartungsfreier und rüttelsicherer Anschluss durch Federzuganschluss

    • Vielfältiges Zubehör verfügbar, z.B. Verdrahtungsbausätze zur Reduzierung des Verdrahtungsaufwands
