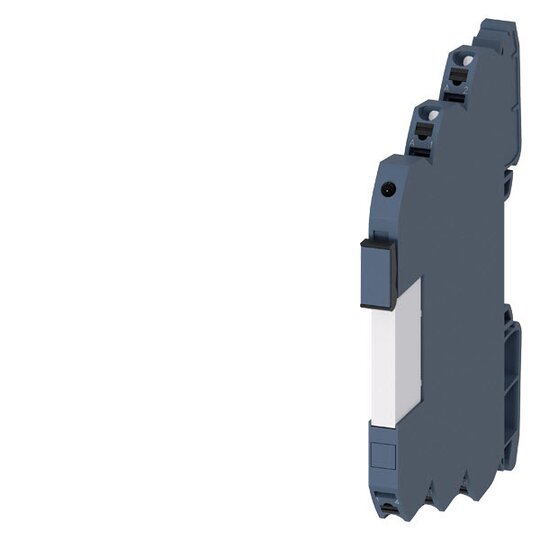

Siemens 3RQ3118-2AB00 Ausgangskoppler mit steckbaren Relais, 1W

Hersteller-Nr. 3RQ31182AB00 1484518
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
5 Stück
Art.-Nr.
7002149
EAN
4047621000404
DEHA.-Nr.
4800034
eClass.-Nr.
27371601
Zolltarif-Nr.
85364190
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Komplettgerät mit Sockel true
Mit abnehmbaren Klemmen false
Mit LED-Anzeige true
Spannungsart zur Betätigung AC/DC
Antrieb, Polung gepolt
Schaltverhalten des Antriebs monostabil
Anzahl der Kontakte als Wechsler 1
Mit zwangsgeführten Kontakten false
Schutzart (IP) IP20
Breite 6,2 mm
Höhe 93 mm
Tiefe 76 mm

    Ausgangskoppler mit steckbaren Relais


    Der Ausgangskoppler dient zur galvanischen Trennung, Verstärkung und Signalanpassung zwischen Steuerung und Peripherie und ist sehr schmal und kompakt.


    Technische Details:



    • 1 Wechsler Federzuganschluss (Push-In)

    • Betriebsspannung: AC/DC 24 V

    • Gehäusebreite: 6,2 mm

    • Thermischer Strom: 6A

    • Koppelrelais mit Steckrelais SIRIUS 3RQ3

    • Verschiedene Betriebsspannungen und Ausgangsströme

    • Option für hartvergoldete Kontakte oder Hand-Automatik-Umschaltung


    Kunden Vorteile:



    • Schnelles und fehlerfreies Verdrahten durch durchgängige Brückbarkeit aller Potenziale

    • Mehrere Beschriftungsflächen zur Klemmen- und Gerätekennzeichnung

    • Einheitliches Zubehör wie Verbindungskämme, Klippschilder und Potenzialtrennplatten vereinfacht Auswahl und Lagerhaltung

    • SIRIUS Relais - ein Programm für alle Fälle
