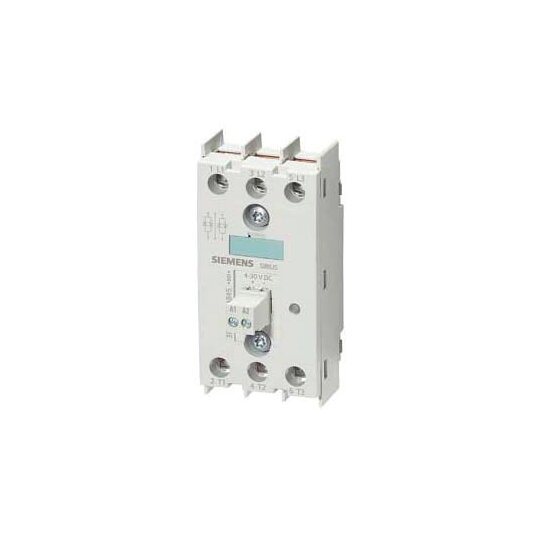

Siemens 3RF2255-1AB35 Halbleiterrelais 3ph 55A 48-600V/110VAC 2ph gesteuert

Hersteller-Nr. 3RF22551AB35 159524
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2717505
EAN
4011209777415
DEHA.-Nr.
2981509
eClass.-Nr.
27371014
Zolltarif-Nr.
85364900
Zum Sortiment
Siemens
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung des elektrischen Anschlusses Schraubanschluss
Mit abnehmbaren Klemmen true
Geeignet für Reiheneinbau true
Bemessungssteuerspeisespannung Us bei AC 50 Hz 88 - 121 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 88 - 121 V
Spannungsart zur Betätigung AC
Anzahl der Phasen 3
Ausführung der Schaltfunktion Schließer (NO)
Spannungsart der Betriebsspannung AC
Betriebsspannung bei AC 50 Hz 48 - 600 V
Betriebsspannung bei AC 60 Hz 48 - 600 V
Bemessungsbetriebsstrom Ie bei AC-1 55 A
Bemessungsbetriebsstrom Ie bei AC-51 50 A
Schutzart (IP) IP20
Breite 45 mm
Höhe 95 mm
Tiefe 47 mm

    Halbleiterrelais, 3-phasig 3RF2


    Das Halbleiterrelais SIRIUS 3RF22 dient zum Schalten von ohmschen und induktiven Lasten, ideal für geräuschsensible Bereiche wie Büros oder Krankenhäuser.



    Technische Details:



    • Lastspezifikation: 55 A / 40 °C

    • Spannungsbereich: 48-600 V / 110 V AC

    • Sperrspannung: 1200 V

    • Schaltfrequenzen: Zuverlässig bei hohen Schaltfrequenzen

    • Bauweise: Kompakt zur Platzersparnis

    • Erweiterbarkeit: Mit Funktionsmodulen 3RF29

    • Global zugelassen: z.B. IEC und UL/CSA

    • Verfügbare Anschlüsse: Schraub-, Federzug- oder Ringkabelschuhanschluss

    • Typen: 1-phasige und 3-phasige Geräte erhältlich



    Kunden Vorteile:



    • Verschleißfreies und lautloses Schalten

    • Ideal für geräuschsensible Anwendungen

    • Vielseitig einsetzbar durch einfache Erweiterung

    • Effiziente Nutzung des Platzes auf der Kühlfläche

    • Flexible Einsatzmöglichkeiten dank verschiedener Spannungen und Leistungen
