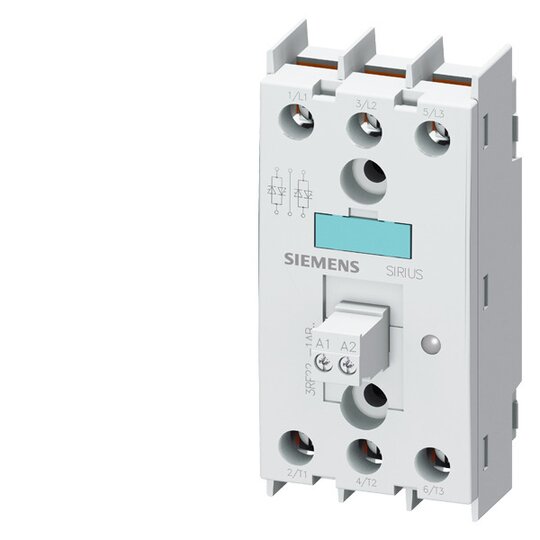

Siemens 3RF22301AB45 Halbleiterrelais 2RF2 3-ph 30A 40°C 48-600V/4-30V DC2 Ph.

Hersteller-Nr. 3RF22301AB45 159408
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2717347
EAN
4011209646674
DEHA.-Nr.
2453219
eClass.-Nr.
27371014
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Mit abnehmbaren Klemmen true
Geeignet für Reiheneinbau true
Bemessungssteuerspeisespannung Us bei DC 4 - 30 V
Spannungsart zur Betätigung DC
Anzahl der Phasen 3
Spannungsart der Betriebsspannung AC
Betriebsspannung bei AC 50 Hz 48 - 600 V
Betriebsspannung bei AC 60 Hz 48 - 600 V
Bemessungsbetriebsstrom Ie bei AC-1 30 A
Bemessungsbetriebsstrom Ie bei AC-51 30 A
Schutzart (IP) IP20
Breite 45 mm
Höhe 95 mm
Tiefe 47 mm

    Halbleiterrelais, 3-phasig 3RF2


    Das Halbleiterrelais SIRIUS 3RF22 dient zum Schalten von ohmschen/induktiven Lasten und ist ideal für geräuschsensible Bereiche.


    Technische Details:



    • Typ: Halbleiterrelais SIRIUS 3RF22

    • Phasenzahl: 3-phasig

    • Strombelastbarkeit: 30 A / 40 °C

    • Spannungsbereich: 48-600 V / DC 4-30 V

    • Sperrspannung: 1200 V

    • Schaltanschluss: Schraubanschluss

    • Funktionsmodule: Erweiterbar durch standardisierte Module 3RF29

    • Globale Zulassungen: z.B. IEC und UL/CSA

    • Verfügbare Ausführungen: 1-phasig und 3-phasig


    Kunden Vorteile:



    • Verschleißfreies und lautloses Schalten für geräuschsensible Bereiche (z.B. Büros, Krankenhäuser).

    • Hohe Zuverlässigkeit bei hohen Schaltfrequenzen.

    • Kompakte Bauweise spart Platz auf der Kühlfläche.

    • Flexible Anschlussmöglichkeiten mit Schraub-, Federzug- oder Ringkabelschuhanschluss.

    • Einfach erweiterbar und vielseitig einsetzbar durch Zubehör wie Steuerstecker und Klemmenabdeckungen.
