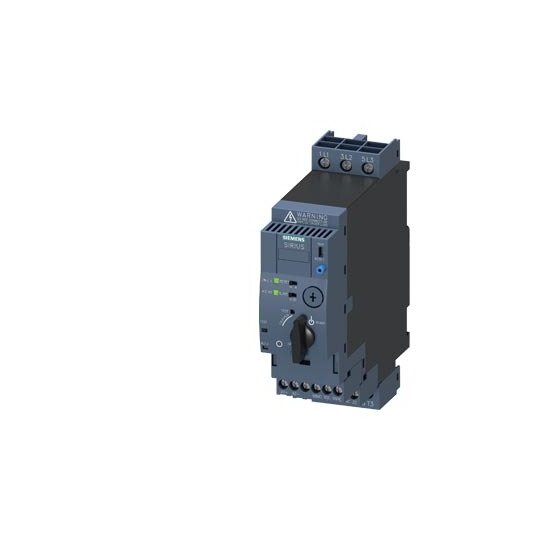

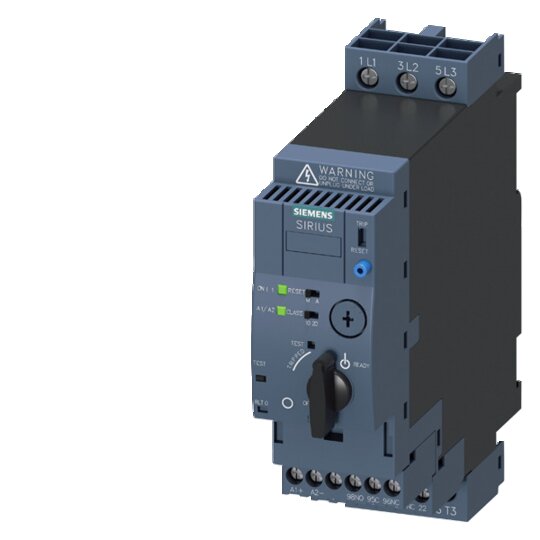

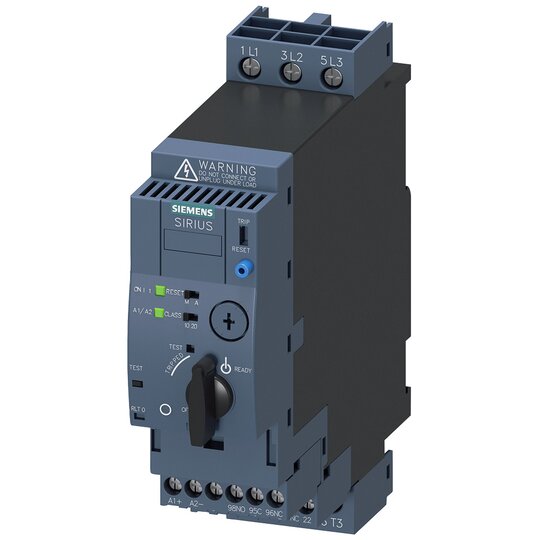

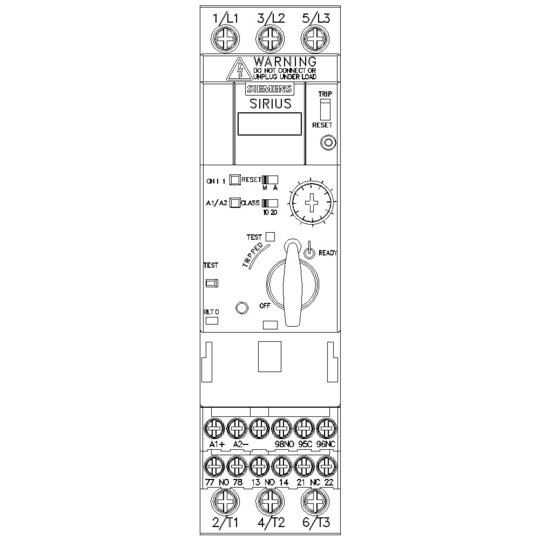

Siemens 3RA6120-1AP32 SIRIUS, Kompaktabzweig, Direktstarter 690V

Hersteller-Nr. 3RA61201AP32 1482907
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
7000539
EAN
4011209713604
DEHA.-Nr.
2958183
eClass.-Nr.
27370905
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Art des Motorstarters Direktstarter (DOL)
Mit Kurzschlussauslöser true
Bemessungssteuerspeisespannung Us bei AC 50 Hz 110 - 240 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 110 - 240 V
Bemessungssteuerspeisespannung Us bei DC 240 - 240 V
Spannungsart zur Betätigung AC/DC
Bemessungsbetriebsleistung bei AC-3, 400 V 0,09 kW
Bemessungsbetriebsstrom Ie 0,4 A
Bemessungsbetriebsstrom bei AC-3, 400 V 0,4 A
Überlastauslöser Stromeinstellung 0.1 - 0.4 A
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Umgebungstemperatur, Obergrenze ohne Einschränkungen 60 €C
Temperaturkompensierter Überlastschutz false
Auslöseklasse einstellbar
Anschlussart Hauptstromkreis Schraubanschluss
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Tragschienenmontage möglich true
Mit Trafo false
Anzahl der Befehlsstellen 1
Geeignet für NOT-AUS false
Zuordnungsart nach IEC 60947-4-3 Klasse 2
Anzahl der Leuchtmelder 2
Externer Reset möglich true
Mit Sicherung false
Schutzart (IP) IP20
Schutzart (NEMA) sonstige
Unterstützt Protokoll für TCP/IP false
Unterstützt Protokoll für PROFIBUS false
Unterstützt Protokoll für CAN false
Unterstützt Protokoll für INTERBUS false
Unterstützt Protokoll für ASI false
Unterstützt Protokoll für MODBUS false
Unterstützt Protokoll für Data-Highway false
Unterstützt Protokoll für DeviceNet false
Unterstützt Protokoll für SUCONET false
Unterstützt Protokoll für LON false
Unterstützt Protokoll für PROFINET IO false
Unterstützt Protokoll für PROFINET CBA false
Unterstützt Protokoll für SERCOS false
Unterstützt Protokoll für Foundation Fieldbus false
Unterstützt Protokoll für EtherNet/IP false
Unterstützt Protokoll für AS-Interface Safety at Work false
Unterstützt Protokoll für DeviceNet Safety false
Unterstützt Protokoll für INTERBUS-Safety false
Unterstützt Protokoll für PROFIsafe false
Unterstützt Protokoll für SafetyBUS p false
Unterstützt Protokoll für sonstige Bussysteme false
Breite 45 mm
Höhe 170 mm
Tiefe 165 mm

    SIRIUS Kompaktabzweig Direktstarter


    Der SIRIUS Kompaktabzweig Direktstarter ist ideal zum direkten Starten von Drehstrom-Normmotoren bis 32 A und vereint mehrere Funktionen in einem kompakten Design.



    Technische Details:



    • Betriebsspannung: 690 V AC/DC 110...240 V

    • Frequenz: 50...60 Hz

    • Stromstärke: 0,1...0,4 A

    • Schutzart: IP20

    • Anschluss Hauptstromkreis: Schraubanschluss

    • Anschluss Hilfsstromkreis: Schraubanschluss

    • Verfügbare Optionen: Direkt- oder Wendestarter

    • Globale Zulassungen: IEC und UL/CSA



    Kunden Vorteile:



    • Hohe Betriebssicherheit durch integrierte Funktionen von Leistungsschaltern, Schützen und elektronischen Überlastrelais.

    • Platzsparende, kompakte Bauweise für optimierte Schaltschranknutzung.

    • Einfache Austauschbarkeit dank abnehmbarer Klemmen.

    • Geringe Varianz, die die Logistik vereinfacht.

    • Vielfältige Anschlussmöglichkeiten: Schraub-, Federzuganschluss oder ohne Klemmen.

    • Flexible Kommunikationsanbindung über AS-Interface und Zubehörverfügbarkeit.
