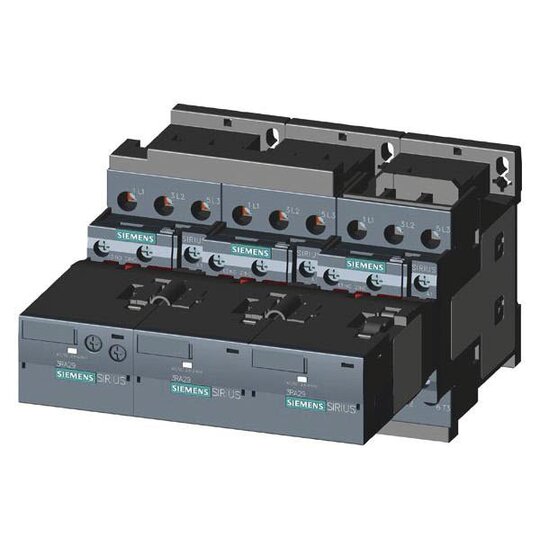

Siemens 3RA24238XF321AL2 11kW 230VAC S0 Stern-Dreieck-Komb. Schraub.
1 Stück

Listenpreis
Art.-Nr.
2722686
EAN
4011209838512
Hersteller-Nr.
3RA24238XF321AL2
DEHA.-Nr.
3254464
eClass.-Nr.
27371009
Herstellerlink
Wunsch-Suchbegriff
Funktion Stern-Dreieck-Schütz
Bemessungssteuerspeisespannung Us bei AC 50 Hz 230 - 230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 230 - 230 V
Spannungsart zur Betätigung AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 25 A
Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schraubanschluss
Schutzart (IP) IP20
Schutzart (NEMA) sonstige

Stern-Dreieck-Kombination AC-3,11 kW/400 V, AC 230 V 50/60 Hz, 3-polig, Baugröße S0 Schraubanschluss elektrische und mechanische Verriegelung 3 S + 3 Ö integriert Stern-Dreieck-Kombination SIRIUS 3RA24 zum schonenden Anlauf von Drehstromasynchronmotoren.Die Stern-Dreieck-Kombination 3RA24 ist eine geprüfte und werkseitig vormontierte Kombination aus drei Schützen 3RT2, die bereits fertig verdrahtet sowie mechanisch und elektrisch verriegelt sind. Das zudem enthaltene Funktionsmodul mit integrierter Steuerlogik und Zeiteinstellung ersetzt die komplette Verdrahtung im Steuerstromkreis. Sie sind klimafest, weltweit zugelassen (z. B. IEC und UL/CSA) und IE3/IE4 ready.Die Stern-Dreick-Kombinationen 3RA24 sind mit AC- und DC-Betätigung in den Baugrößen S00 bis S3 erhältlich. Sie werden in Schraub- und Federzuganschlusstechnik für Montage auf Hutschiene oder Schraubbefestigung angeboten. Zudem sind Varianten für die Anbindung an IO-Link oder AS-Interface erhältlich.Das Zubehör der Schütze 3RT2 ist einheitlich für alle Baugrößen und kann auch für die Schützkombinationen verwendet werden.Die Stern-Dreieck-Kombinationen 3RA24 lösen die bewährte Baureihe 3RA14 ab.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
