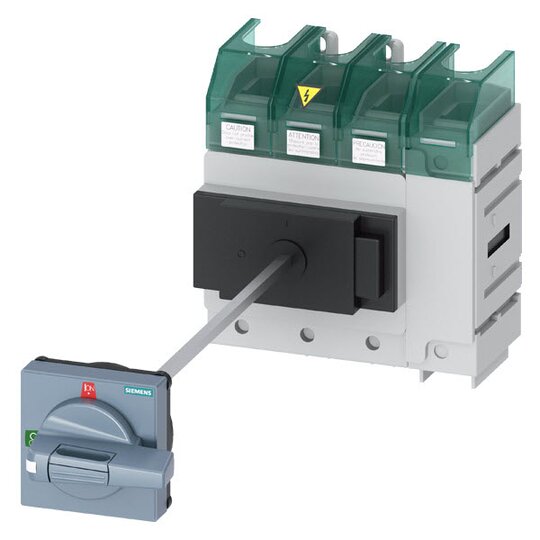

Siemens 3LD5610-0TL11 SENTRON Lasttrenn- schalter UL Hauptschalter 4polig app.

Hersteller-Nr. 3LD56100TL11 246572582
Preview Image
image 1
Ihr Nettopreis
Art.-Nr.
2817867
EAN
4001869575667
DEHA.-Nr.
6156957
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 125 A
Bemessungsdauerstrom bei AC-23, 400 V 125 A
Bemessungsdauerstrom bei AC-21, 400 V 125 A
Bemessungsbetriebsleistung bei AC-3, 400 V 55 kW
Bemessungskurzzeitstromfestigkeit Icw 4 kA
Polzahl 4
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch true
Geeignet für Frontbefestigung Zentral false
Farbe des Betätigungselements grau
Ausführung des Betätigungselements Türkupplungsdrehantrieb
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    SENTRON, Lasttrennschalter 3LD5 UL


    Der SENTRON 3LD5 ist ein Hauptschalter, der sich ideal für das sichere Abschalten von Lasten in der Industrie eignet und international approbiert ist.



    Technische Details:



    • Polzahl: 4-polig

    • UL-Zertifizierungen: UL489, UL60947-4-1

    • IEC-Zertifizierung: IEC60947-3

    • Nennstrom: 125A

    • SCCR: 65kA bei 480VAC

    • Betriebsleistung: 75hp @ 480VAC 3-phasig

    • Betriebsleistung bei AC-23A: 55kW bei 400V

    • Bodenbefestigung: Mit Türkupplung und überlistbarem Drehantrieb

    • Montageoptionen: 4-Loch Befestigung der Handhabe ohne Toleranzausgleich



    Kunden Vorteile:



    • Modularer Aufbau ermöglicht eine schnelle und einfache Montage von Hilfsschaltern.

    • Optimale Netztrennung von 16 A bis 160 A durch Abschließbarkeit des Drehantriebes.

    • Vielseitig einsetzbar dank internationaler Approbationen, ideal für den Export in NAFTA-Staaten.

    • Vielfältige Varianten erhältlich für unterschiedliche Installationsarten.

    • Durchgängige Sicherheit für Anwender und Systeme, sowohl als Haupt-Trennschalter als auch für manuelle Motorsteuerung.
