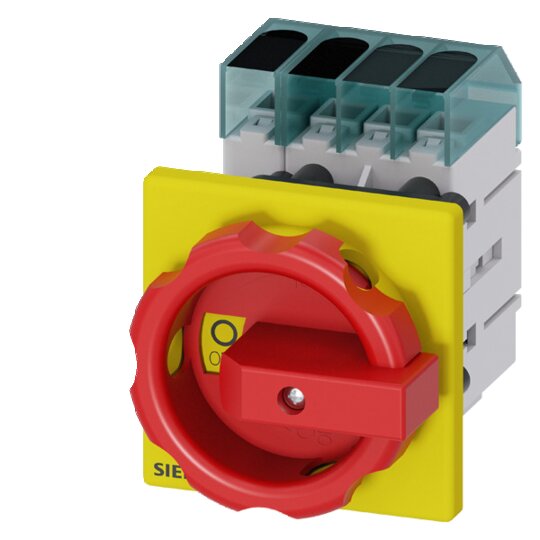

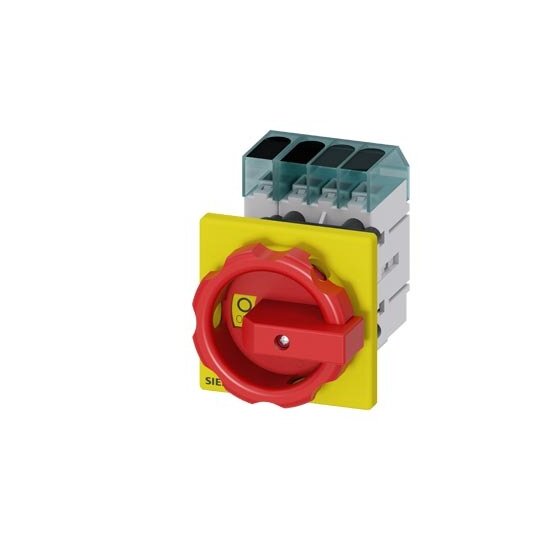

Siemens 3LD34540TL53 Lasttrennschalter 3LD3 Iu=63A Hauptschalter 3p+N 22,0kW

Hersteller-Nr. 3LD34540TL53 972915
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735844
EAN
4001869552071
DEHA.-Nr.
5288322
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 63 A
Bemessungsdauerstrom bei AC-23, 400 V 43 A
Bemessungsdauerstrom bei AC-21, 400 V 63 A
Bemessungsbetriebsleistung bei AC-3, 400 V 19 kW
Bemessungskurzzeitstromfestigkeit Icw 1 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 22 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Der Hauptschalter 3LD3 bietet eine sichere Abschaltung von Lasten in zahlreichen Anwendungen, insbesondere für kleine Maschinen.


    Technische Details:



    • Iu: 63 A

    • 3-polig + N

    • Bemessungsbetriebsleistung: 22,0 kW bei AC-23 A und 400V

    • Frontbefestigung

    • Basisschalter mit Zentrallochbefestigung

    • Knebelantrieb: rot/gelb, 66x66 mm

    • Optimale Netztrennung: 16 A bis 63 A

    • Modularer Aufbau: einfache Montage von Hilfsschaltern, N-PE-Klemme, oder 4. Pol

    • Internationale Approbationen

    • Varianten für Gleichstromanwendungen bei 3LD2 verfügbar


    Kunden Vorteile:



    • Vielseitig einsetzbar in verschiedenen Bereichen wie Drehstrommotoren, Klima- und Lüftungsanlagen.

    • Schnelle und einfache Montage spart Zeit und Aufwand.

    • Durchgängige Sicherheit für Anwender und Systeme.

    • Erhältlich in verschiedenen Varianten für unterschiedliche Montageoptionen.

Siemens 290877
Siemens 7KT9021 Klemmenabdeckung f.Zeitzähler 7KT56
Art.-Nr. 3536895
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein

3D / BIM Objekt

Download (Stand: 06.07.2025)

DOC CE-Erklärung

Download (Stand: 06.07.2025)

Deeplink Produktseite

Download (Stand: 06.07.2025)

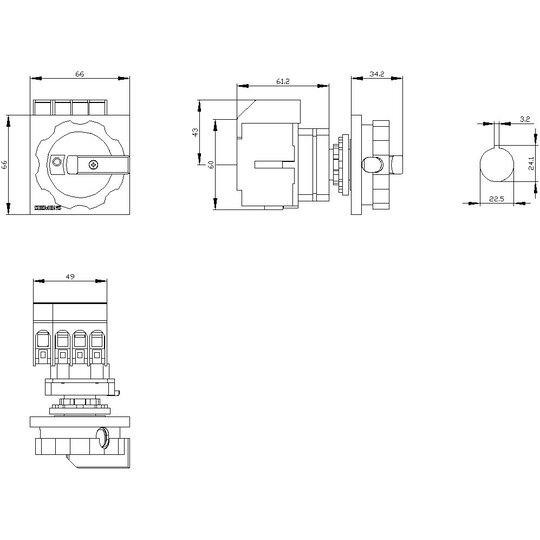

Maßzeichnung
