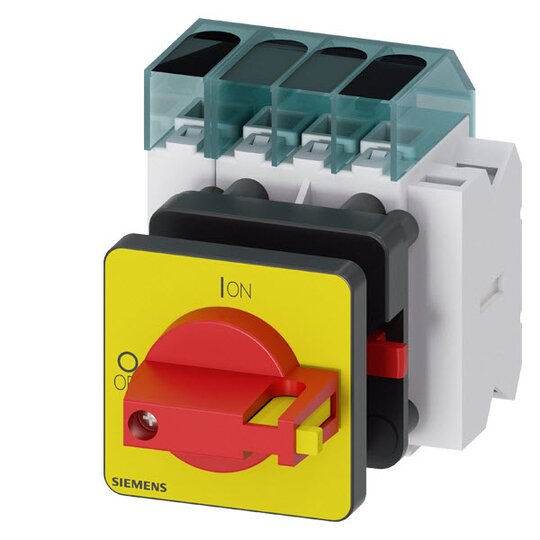

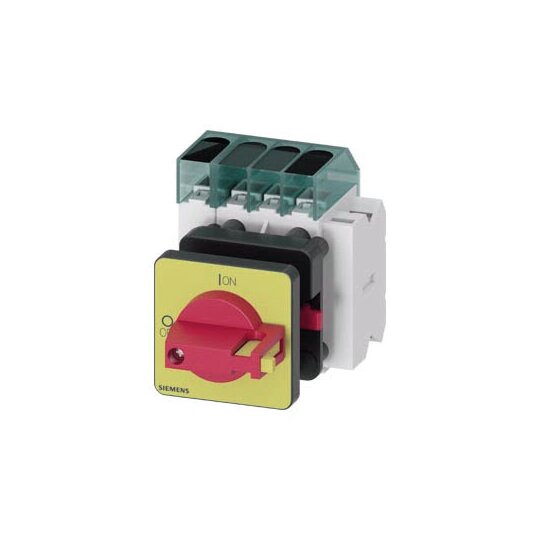

Siemens 3LD34501TL13 Lasttrennschalter 3LD3 Iu=63A Hauptschalter 3p+N 22,0kW

Hersteller-Nr. 3LD34501TL13 972919
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735848
EAN
4001869552033
DEHA.-Nr.
5288326
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 63 A
Bemessungsdauerstrom bei AC-23, 400 V 43 A
Bemessungsdauerstrom bei AC-21, 400 V 63 A
Bemessungsbetriebsleistung bei AC-3, 400 V 19 kW
Bemessungskurzzeitstromfestigkeit Icw 1 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 22 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Der Hauptschalter 3LD3 ermöglicht das sichere Abschalten von Lasten in verschiedenen Anwendungen, einschließlich Drehstrommotoren und Klimaanlagen.


    Technische Details:



    • Iu: 63 A

    • 3-polig + N

    • Bemessungsbetriebsleistung bei AC-23 A bei 400V: 22,0 kW

    • Frontbefestigung: Basisschalter mit Zentrallochbefestigung 22,5 mm

    • Knebelantrieb: rot/gelb 48x48 mm mit Hilfsschalter 1OE+1S

    • Netztrennung: Optimal von 16 A bis 63 A durch abschließbaren Drehantrieb

    • Modularer Aufbau: Schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol


    Kunden Vorteile:



    • Vielseitig einsetzbar dank internationaler Approbationen.

    • Eine mechanische Baugröße für fünf elektrische Baugrößen.

    • Erhältlich in zahlreichen Varianten für unterschiedliche Montagelösungen.

    • Sicherstellung durchgängiger Sicherheit für Anwender und Systeme.
