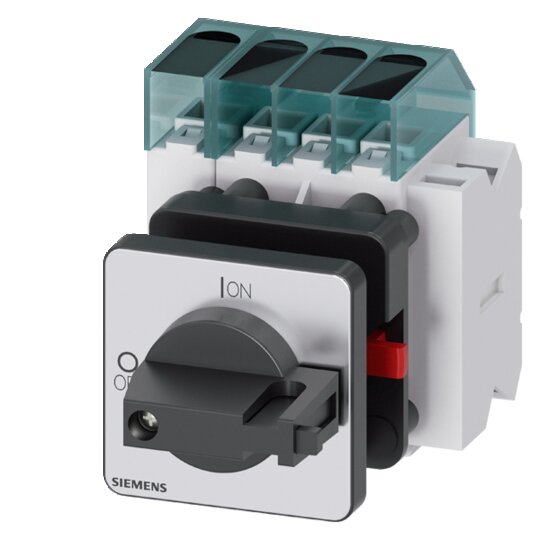

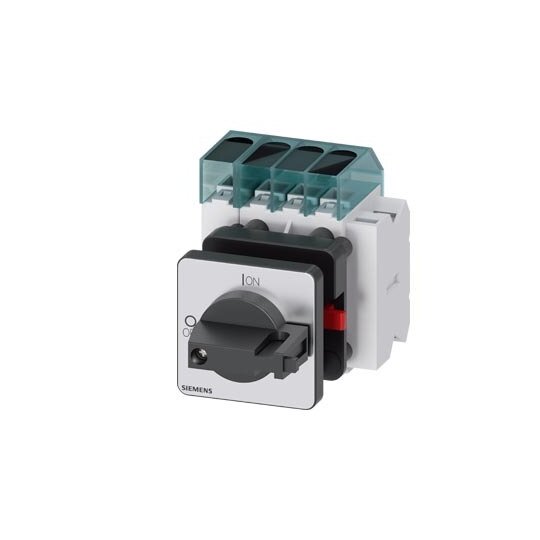

Siemens 3LD34501TL11 Lasttrennschalter 3LD3 Iu=63A Hauptschalter 3p+N 22,0kW sw

Hersteller-Nr. 3LD34501TL11 972929
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735858
EAN
4001869552026
DEHA.-Nr.
5288336
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 63 A
Bemessungsdauerstrom bei AC-23, 400 V 43 A
Bemessungsdauerstrom bei AC-21, 400 V 63 A
Bemessungsbetriebsleistung bei AC-3, 400 V 19 kW
Bemessungskurzzeitstromfestigkeit Icw 1 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 22 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Hauptschalter 3-polig + N für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren und kleine Maschinen.



    Technische Details:



    • Iu 63 A

    • Bemessungsbetriebsleistung bei AC-23 A bei 400V: 22,0 kW

    • Basisschalter mit Zentrallochbefestigung 22,5 mm

    • Knebelantrieb schwarz 48x48 mm mit Hilfsschalter 1OE+1S

    • Modularer Aufbau für schnelle, einfache Montage

    • Netztrennung von 16 A bis 63 A durch abschließbaren Drehantrieb

    • Vielseitig einsetzbar dank internationaler Approbationen

    • Mechanische Baugröße für fünf elektrische Baugrößen

    • Verfügbare Varianten: Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Direkt- oder Türkupplungs-Drehantrieb

    • Varianten für Gleichstromanwendungen verfügbar



    Kunden Vorteile:



    • Durchgängige Sicherheit für Anwender und Systeme

    • Optimale Netztrennung für verschiedene Anwendungen

    • Vielseitige Einsatzmöglichkeiten in verschiedenen Industrien

    • Einfache Erweiterung durch Hilfsschalter

    • Schnelle Installation und Anpassung an unterschiedliche Bedürfnisse
