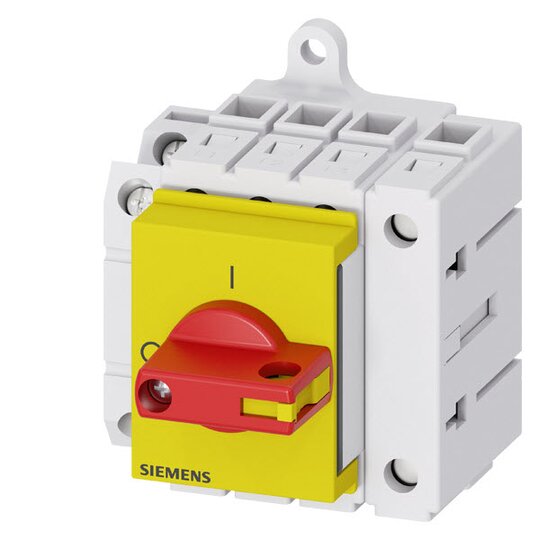

Siemens 3LD34301TL13 Lasttrennschalter 3LD3 Iu=63A Hauptschalter 3p+N 22,0kW

Hersteller-Nr. 3LD34301TL13 972916
Preview Image
image 1
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735845
EAN
4001869551791
DEHA.-Nr.
5288323
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 63 A
Bemessungsdauerstrom bei AC-23, 400 V 43 A
Bemessungsdauerstrom bei AC-21, 400 V 63 A
Bemessungsbetriebsleistung bei AC-3, 400 V 19 kW
Bemessungskurzzeitstromfestigkeit Icw 1 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 22 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Farbe des Betätigungselements rot
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP40

    Lasttrennschalter 3LD3


    Der Hauptschalter 3LD3 bietet sichere Abschaltung von Lasten in vielen Bereichen und ist insbesondere für kleine Maschinen geeignet.


    Technische Details:



    • Bemessungsbetriebsleistung bei AC-23 A: 22,0 kW bei 400V

    • Iu: 63 A

    • 3-polig + N

    • Modularer Aufbau mit schneller Montage von Hilfsschaltern

    • Abschließbarkeit des Drehantriebes für optimale Netztrennung von 16 A bis 63 A

    • Vielfältige Varianten für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Verfügbar auch für Gleichstromanwendungen (3LD2)


    Kunden Vorteile:



    • Sichere Abschaltung von Lasten für verschiedene Anwendungen wie Drehstrommotoren und Lüftungsanlagen

    • Vielseitig einsetzbar dank internationaler Approbationen

    • Einheitliche mechanische Baugröße für fünf elektrische Baugrößen

    • Verschiedene Antriebsmöglichkeiten: Direkt- oder Türkupplungs-Drehantrieb

    • Durchgängige Sicherheit für Anwender und Systeme
