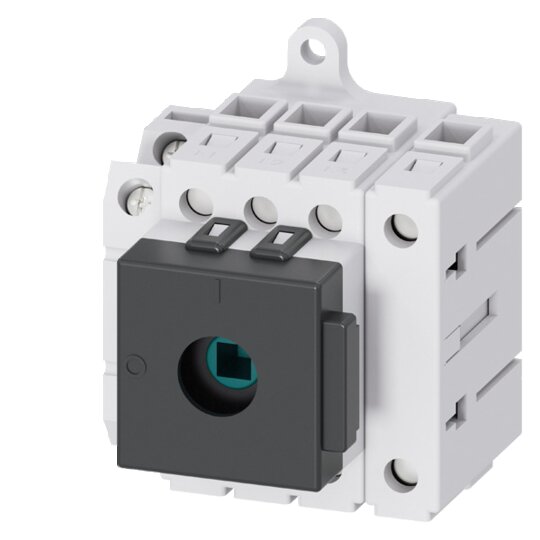

Siemens 3LD34101TL05 Lasttrennschalter 3LD3 Iu=63A Hauptschalter 3p+N 22,0kW

Hersteller-Nr. 3LD34101TL05 972910
Preview Image
image 1
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735839
EAN
4001869551715
DEHA.-Nr.
5288317
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 63 A
Bemessungsdauerstrom bei AC-23, 400 V 43 A
Bemessungsdauerstrom bei AC-21, 400 V 63 A
Bemessungsbetriebsleistung bei AC-3, 400 V 19 kW
Bemessungskurzzeitstromfestigkeit Icw 1 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 22 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP20

    Lasttrennschalter 3LD3


    Hauptschalter 3-polig + N für das sichere Abschalten von Lasten in vielen Bereichen.



    Technische Details:



    • Iu: 63 A

    • Bemessungsbetriebsleistung bei AC-23 A bei 400V: 22,0 kW

    • Modularer Aufbau

    • Schnelle einfache Montage von Hilfsschaltern

    • Optimale Netztrennung von 16 A bis 63 A

    • Vielfältige Varianten erhältlich für verschiedene Montagearten

    • Mechanische Baugröße für fünf elektrische Baugrößen

    • Varianten für Gleichstromanwendungen (bei 3LD2)



    Kundenutzen:



    • Sichere Abschaltung von Lasten in vielen Anwendungen wie Motoren und Klimaanlagen

    • Flexibilität durch internationale Approbationen

    • Durchgängige Sicherheit für Anwender und Systeme

    • Vielfältige Einsatzmöglichkeiten dank modularer Bauweise
