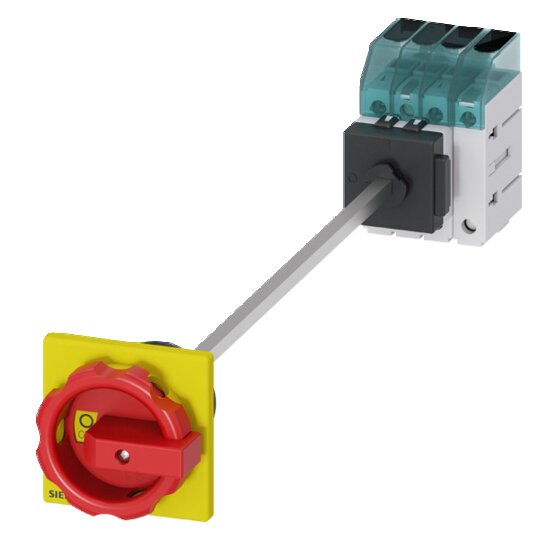

Siemens 3LD33480TL53 Lasttrennschalter 3LD3 Iu=40A Hauptschalter 3p+N 15,0kW

Hersteller-Nr. 3LD33480TL53 972869
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735798
EAN
4001869551470
DEHA.-Nr.
5288275
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 40 A
Bemessungsdauerstrom bei AC-23, 400 V 36 A
Bemessungsdauerstrom bei AC-21, 400 V 40 A
Bemessungsbetriebsleistung bei AC-3, 400 V 12 kW
Bemessungskurzzeitstromfestigkeit Icw 1 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 19 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    SENTRON 3LD3 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Steuer- oder Schaltschränken insbesondere für kleine Maschinen.



    Technische Details:



    • Iu 40 A Hauptschalter 3-polig + N

    • Bemessungsbetriebsleistung bei AC-23 A bei 400V 18,5 kW

    • Bodenbefestigung Basisschalter mit Türkupplung

    • Zentrallochbefestigung 22,5mm

    • Drehantrieb rot/gelb 66 x 66 mm

    • Optimale Netztrennung von 16 A bis 63 A durch Abschließbarkeit des Drehantriebes

    • Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol

    • Vielseitig einsetzbar dank internationaler Approbationen

    • Eine mechanische Baugröße für fünf elektrische Baugrößen



    Kunden Vorteile:



    • Durchgängige Sicherheit für Anwender und Systeme

    • Vielfältige Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Wahlweise mit Direkt- oder Türkupplungs-Drehantrieb

    • Auch Varianten für Gleichstromanwendungen verfügbar bei 3LD2
