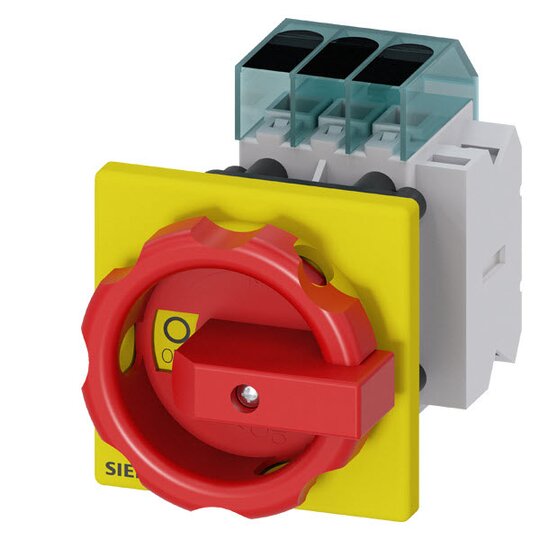

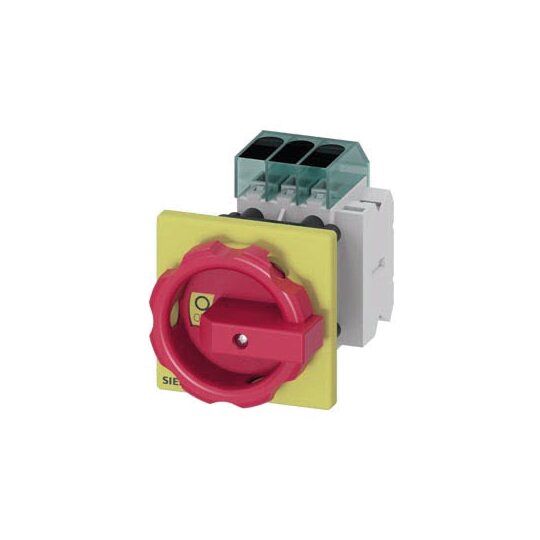

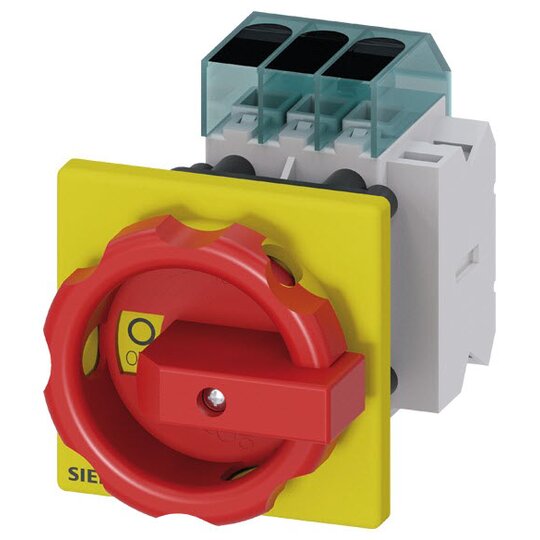

Siemens 3LD32541TK53 Lasttrennschalter 3LD3 Iu=32A Hauptschalter 11,5kW rt/gelb

Hersteller-Nr. 3LD32541TK53 972810
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735739
EAN
4001869551227
DEHA.-Nr.
5288215
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 32 A
Bemessungsdauerstrom bei AC-23, 400 V 22 A
Bemessungsdauerstrom bei AC-21, 400 V 32 A
Bemessungsbetriebsleistung bei AC-3, 400 V 10 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 12 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Der Hauptschalter 3LD3 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren und Lüftungsanlagen.



    Technische Einzelheiten:



    • Hauptschalter 3-polig

    • Bemessungsbetriebsleistung bei AC-23 A bei 400V: 11,5 kW

    • Frontbefestigung / Basisschalter mit Zentrallochbefestigung: 22,5 mm

    • Drehantrieb rot/gelb: 66 x 66 mm

    • Hilfsschalter: 1OE + 1S

    • Netztrennung von 16 A bis 63 A durch abschließbaren Drehantrieb

    • Modularer Aufbau, schnelle Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol

    • Verfügbar für Gleichstromanwendungen (bei 3LD2)



    Kunden Vorteile:



    • Vielseitig einsetzbar dank internationaler Approbationen

    • Eine mechanische Baugröße für fünf elektrische Baugrößen

    • Erhältlich in verschiedenen Varianten: Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Durchgängige Sicherheit für Anwender und Systeme
