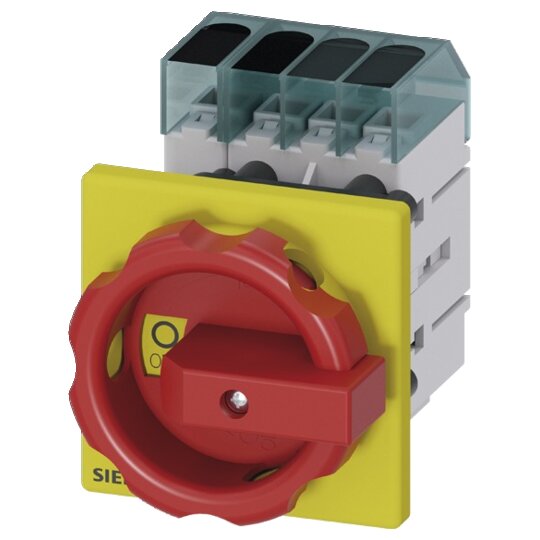

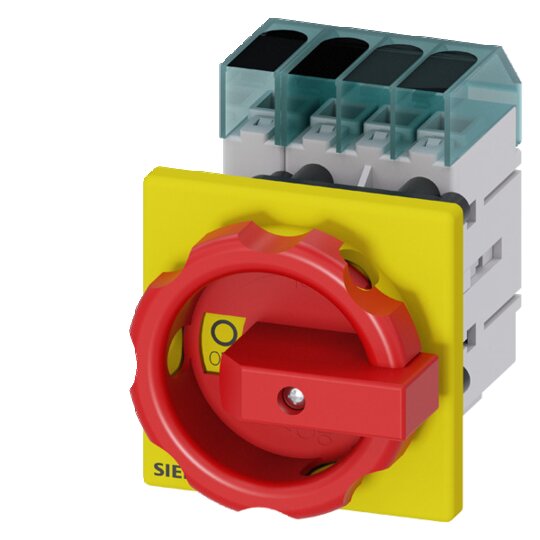

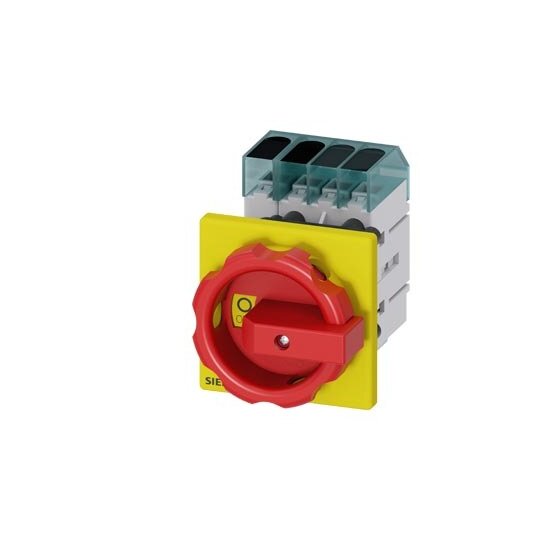

Siemens 3LD32540TL53 Lasttrennschalter 3LD3 Iu=32A Hauptschalter 3p+N 11,5kW

Hersteller-Nr. 3LD32540TL53 972828
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735757
EAN
4001869551203
DEHA.-Nr.
5288233
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 32 A
Bemessungsdauerstrom bei AC-23, 400 V 22 A
Bemessungsdauerstrom bei AC-21, 400 V 32 A
Bemessungsbetriebsleistung bei AC-3, 400 V 10 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 12 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Der Hauptschalter 3LD3 dient zum sicheren Abschalten von Lasten in verschiedenen Anwendungen, insbesondere für kleine Maschinen wie Säge- und Bohrmaschinen.



    Technische Details:



    • Bemessungsbetriebsleistung bei AC-23 A bei 400V: 11,5kW

    • Frontbefestigung Basisschalter mit Zentrallochbefestigung: 22,5mm

    • Drehantrieb rot/gelb: 66 x 66 mm

    • Modularer Aufbau für schnelle und einfache Montage von Hilfsschaltern

    • Optimale Netztrennung von 16 A bis 63 A

    • Vielfältige Varianten für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Direkt- oder Türkupplungs-Drehantrieb verfügbar

    • DC-Anwendungsvarianten sind bei 3LD2 verfügbar



    Kunden Vorteile:



    • Vielseitige Einsatzmöglichkeiten dank internationaler Approbationen

    • Durchgängige Sicherheit für Anwender und Systeme

    • Ein mechanische Baugröße für fünf elektrische Baugrößen

    • Schnelle und einfache Installation
