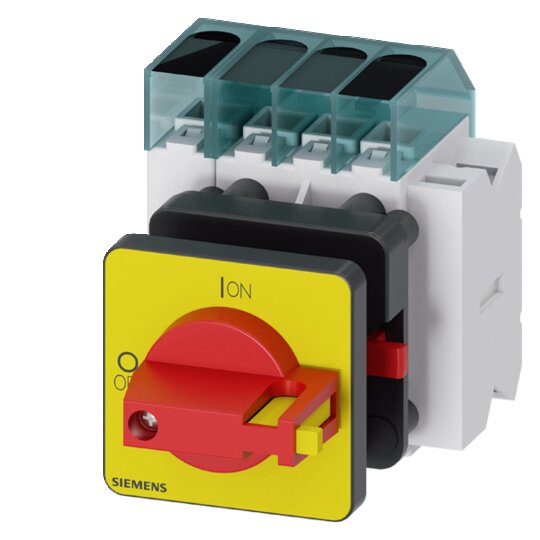

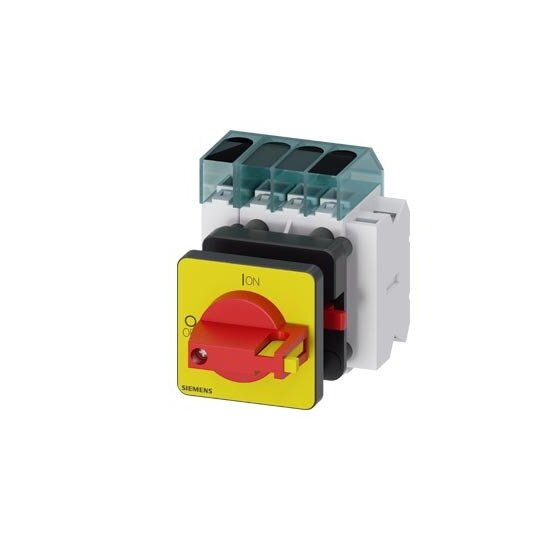

Siemens 3LD32501TL13 Lasttrennschalter 3LD3 Iu=32A Hauptschalter 3p+N 11,5kW

Hersteller-Nr. 3LD32501TL13 972832
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735761
EAN
4001869551166
DEHA.-Nr.
5288237
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 32 A
Bemessungsdauerstrom bei AC-23, 400 V 22 A
Bemessungsdauerstrom bei AC-21, 400 V 32 A
Bemessungsbetriebsleistung bei AC-3, 400 V 10 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 12 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Hauptschalter 3-polig + N für das sichere Abschalten von Lasten in vielen Bereichen.


    Technische Details:



    • Iu 32 A

    • Bemessungsbetriebsleistung bei AC-23 A bei 400V 11,5 kW

    • Frontbefestigung Basisschalter mit Zentrallochbefestigung 22,5 mm

    • Knebelantrieb rot/gelb 48x48 mm mit Hilfsschalter 1OE+1S

    • Optimale Netztrennung von 16 A bis 63 A durch Abschließbarkeit des Drehantriebes

    • Varianten für Gleichstromanwendungen verfügbar


    Kunden Vorteile:



    • Modularer Aufbau ermöglicht schnelle, einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol

    • Vielseitig einsetzbar dank internationaler Approbationen

    • Eine mechanische Baugröße für fünf elektrische Baugrößen

    • Vielfältige Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Durchgängige Sicherheit für Anwender und Systeme
