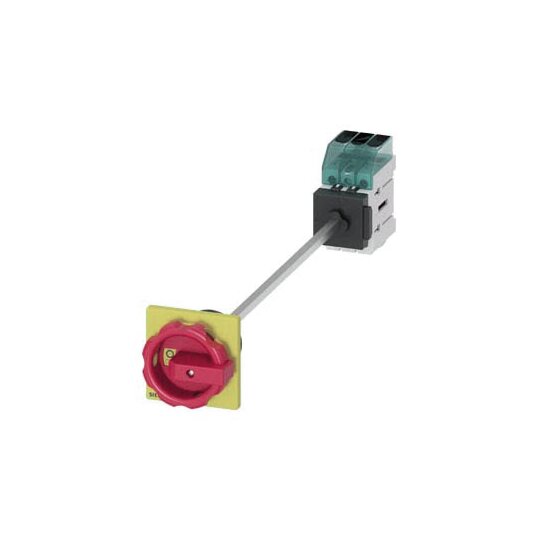

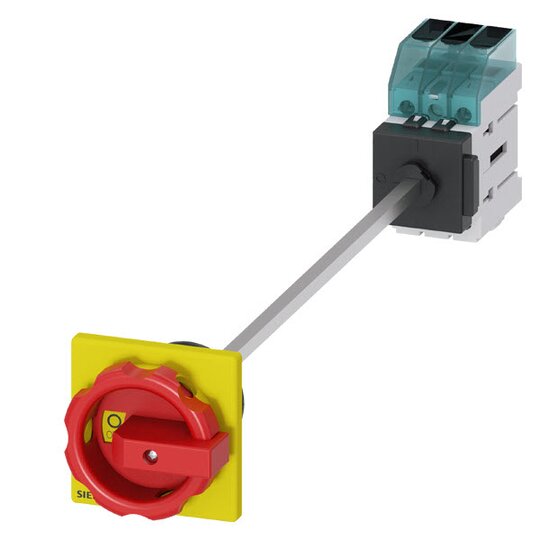

Siemens 3LD32480TK53 Lasttrennschalter 3LD3 Iu=32A Hauptschalter 11,5kW rt/gelb

Hersteller-Nr. 3LD32480TK53 972804
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735733
EAN
4001869551029
DEHA.-Nr.
5288209
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 32 A
Bemessungsdauerstrom bei AC-23, 400 V 22 A
Bemessungsdauerstrom bei AC-21, 400 V 32 A
Bemessungsbetriebsleistung bei AC-3, 400 V 10 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 12 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Der Hauptschalter 3LD3 dient dem sicheren Abschalten von Lasten in vielen Bereichen, darunter Drehstrommotoren und Maschinen.


    Technische Details:



    • Iu: 32 A

    • 3-polig

    • Bemessungsbetriebsleistung bei AC-23 A bei 400V: 11,5 kW

    • Bodenbefestigung

    • Basisschalter mit Türkupplung

    • Zentrallochbefestigung: 22,5 mm

    • Drehantrieb: rot/gelb

    • Abschließbarkeit des Drehantriebes für optimale Netztrennung von 16 A bis 63 A

    • Modularer Aufbau für schnelle, einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol

    • Vielfältige Varianten für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau


    Kunden Vorteile:



    • Vielseitig einsetzbar dank internationaler Approbationen

    • Eine mechanische Baugröße für fünf elektrische Baugrößen

    • Verfügbarkeit von Varianten für Gleichstromanwendungen bei 3LD2

    • Durchgängige Sicherheit für Anwender und Systeme
