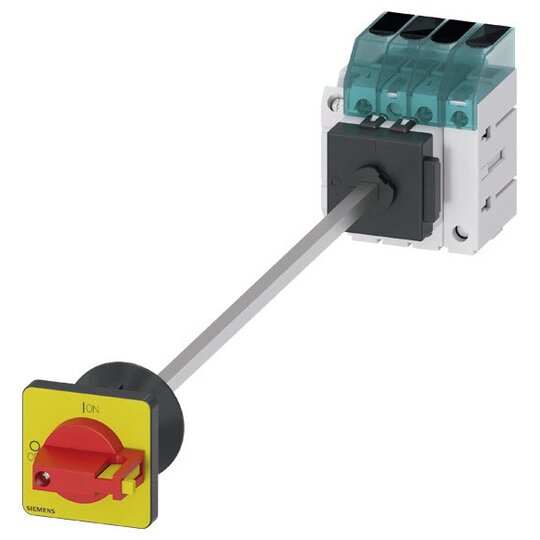

Siemens 3LD32401TL13 Lasttrennschalter 3LD3 Iu=32A Hauptschalter 3p+N 11,5kW

Hersteller-Nr. 3LD32401TL13 972830
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735759
EAN
4001869551005
DEHA.-Nr.
5288235
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 32 A
Bemessungsdauerstrom bei AC-23, 400 V 22 A
Bemessungsdauerstrom bei AC-21, 400 V 32 A
Bemessungsbetriebsleistung bei AC-3, 400 V 10 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 12 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Der Hauptschalter 3LD3 bietet sicheres Abschalten von Lasten in vielen industriellen Anwendungen, insbesondere für kleine Maschinen wie Sägen, Kompressoren und Pumpen.



    Technische Details:



    • Iu 32 A

    • 3-polig + N

    • Bemessungsbetriebsleistung bei AC-23 A bei 400V: 11,5kW

    • Bodenbefestigung

    • Basisschalter mit Türkupplung

    • Zentrallochbefestigung: 22,5mm

    • Knebelantrieb: rot/gelb 48x48 mm

    • Hilfsschalter: 1OE+1S

    • Modularer Aufbau

    • Optimale Netztrennung von 16 A bis 63 A

    • Vielseitige Montagevarianten: Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Varianten für Gleichstromanwendungen verfügbar



    Kunden Vorteile:



    • Einfacher und schneller Montageprozess von Hilfsschaltern

    • Internationaler Einsatz durch umfassende Approbationen

    • Durchgängige Sicherheit für Anwender und Systeme

    • Flexibilität durch eine mechanische Baugröße für mehrere elektrische Baugrößen

    • Sicheres Abschalten in verschiedenen Anwendungen wie Klima- und Lüftungsanlagen
