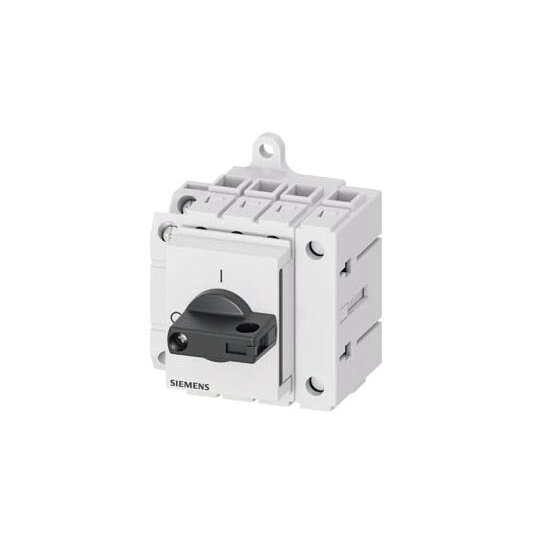

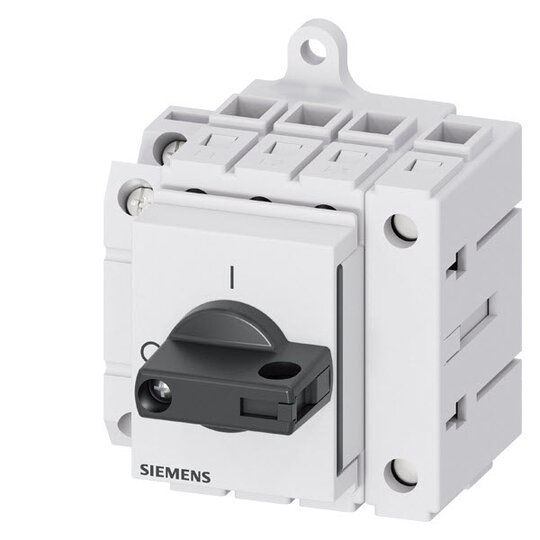

Siemens 3LD32301TL11 Lasttrennschalter 3LD3 Iu=32A Hauptschalter 3p+N 11,5kW sw

Hersteller-Nr. 3LD32301TL11 972839
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735768
EAN
4001869550916
DEHA.-Nr.
5288244
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 32 A
Bemessungsdauerstrom bei AC-23, 400 V 22 A
Bemessungsdauerstrom bei AC-21, 400 V 32 A
Bemessungsbetriebsleistung bei AC-3, 400 V 10 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 12 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP40

    Lasttrennschalter 3LD3


    Hauptschalter 3-polig + N für das sichere Abschalten von Lasten in vielen Bereichen.


    Technische Details:



    • Iu: 32 A

    • Bemessungsbetriebsleistung : 11,5 kW bei AC-23 A, 400V

    • Modularer Aufbau: Schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol

    • Optimale Netztrennung: 16 A bis 63 A durch abschließbaren Drehantrieb

    • Verfügbare Varianten: Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Direkt- oder Türkupplungs-Drehantrieb: Wahlweise erhältlich

    • Mechanische Baugröße: Eine für fünf elektrische Baugrößen

    • Gleichstromanwendungen: Varianten auch für 3LD2


    Kunden Vorteile:



    • Vielseitig einsetzbar dank internationaler Approbationen.

    • Durchgängige Sicherheit für Anwender und Systeme.

    • Geeignet für viele Anwendungen, einschließlich kleiner Maschinen wie Sägen und Pumpen.

Siemens 11366754
Siemens 3LD93435C Knebel rt/gelb 48x48mm Frontbefestigung Zentrallochbefestigung
Art.-Nr. 2782424
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Siemens 290877
Siemens 7KT9021 Klemmenabdeckung f.Zeitzähler 7KT56
Art.-Nr. 3536895
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein

3D / BIM Objekt

Download (Stand: 06.07.2025)

DOC CE-Erklärung

Download (Stand: 06.07.2025)

Deeplink Produktseite

Download (Stand: 06.07.2025)

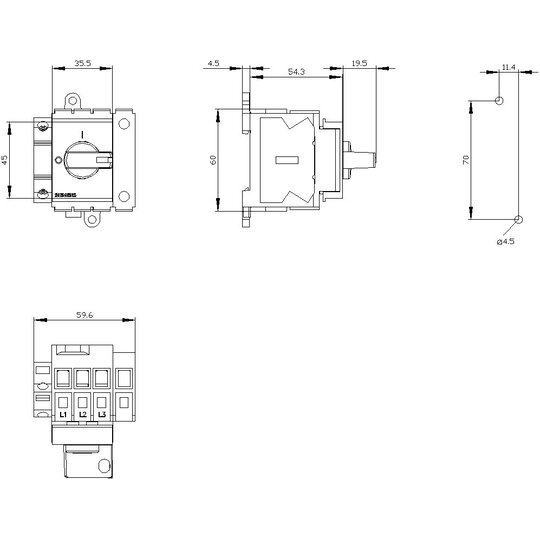

Maßzeichnung
