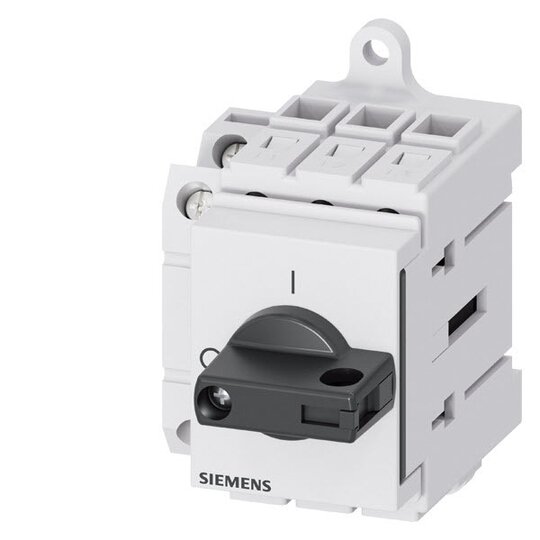

Siemens 3LD32301TK11 Lasttrennschalter 3LD3 Iu=32A Hauptschalter 11,5kW schwarz

Hersteller-Nr. 3LD32301TK11 972817
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735746
EAN
4001869550893
DEHA.-Nr.
5288222
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 32 A
Bemessungsdauerstrom bei AC-23, 400 V 22 A
Bemessungsdauerstrom bei AC-21, 400 V 32 A
Bemessungsbetriebsleistung bei AC-3, 400 V 10 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 12 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP40

    Lasttrennschalter 3LD3


    Der Hauptschalter 3LD3 ist für das sichere Abschalten von Lasten in vielen Bereichen ausgelegt.


    Technische Details:



    • Iu: 32 A

    • Hauptschalter: 3-polig

    • Bemessungsbetriebsleistung: 11,5 kW bei AC-23 A und 400V

    • Modularer Aufbau: Schnelle Montage von Hilfsschaltern und N-PE-Klemme

    • Optimale Netztrennung: 16 A bis 63 A durch abschließbaren Drehantrieb

    • Internationale Approbationen: Vielseitig einsetzbar

    • Varianten: Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Direkt- oder Türkupplungs-Drehantrieb: Wahlmöglichkeiten vorhanden

    • Gleichstromanwendungen: Varianten verfügbar bei 3LD2


    Kunden Vorteile:



    • Hohe Sicherheit für Anwender und Systeme durch durchgängige Sicherheitsfunktionen.

    • Einfache Handhabung dank schneller Montage und modularer Struktur.

    • Flexibilität bei der Anwendung in verschiedenen Maschinen und Anlagen.

    • Optimale Netzttrennung erhöht die Sicherheit und Effizienz.
