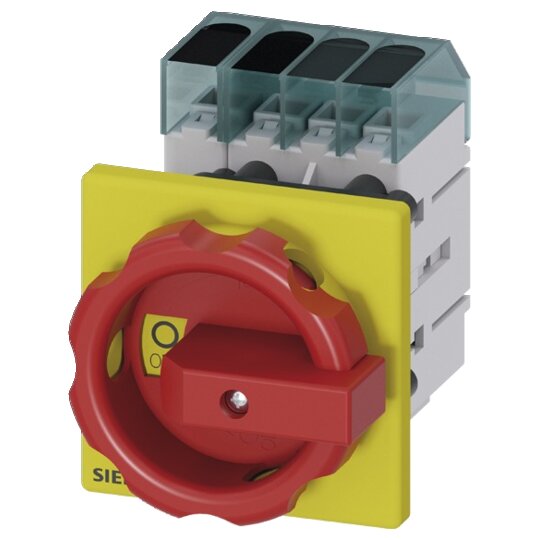

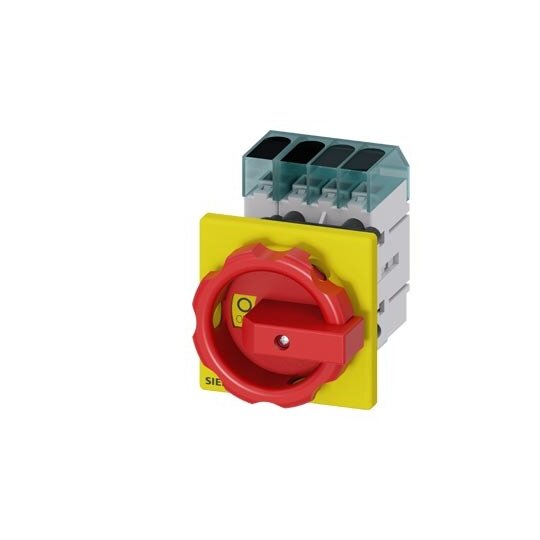

Siemens 3LD31540TL53 Lasttrennschalter 3LD3 Iu=25A Hauptschalter 3p+N 9,0kW

Hersteller-Nr. 3LD31540TL53 972761
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735690
EAN
4001869550763
DEHA.-Nr.
5288165
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 25 A
Bemessungsdauerstrom bei AC-23, 400 V 20 A
Bemessungsdauerstrom bei AC-21, 400 V 25 A
Bemessungsbetriebsleistung bei AC-3, 400 V 8 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 10 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Hauptschalter 3-polig + N SENTRON 3LD3 dient für das sichere Abschalten von Lasten in vielen Anwendungsbereichen.



    Technische Details:



    • Iu 25 A

    • Bemessungsbetriebsleistung bei AC-23 A bei 400V 9,0 kW

    • Modularer Aufbau

    • Frontbefestigung mit Zentrallochbefestigung 22,5 mm

    • Knebelantrieb rot/gelb 66x66 mm

    • Optimale Netztrennung von 16 A bis 63 A

    • Verfügbar in vielfältigen Varianten für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Varianten auch für Gleichstromanwendungen bei 3LD2



    Kunden Vorteile:



    • Schnelle und einfache Montage von Hilfsschaltern und N-PE-Klemme

    • Vielseitig einsetzbar dank internationaler Approbationen

    • Eine mechanische Baugröße für fünf elektrische Baugrößen

    • Durchgängige Sicherheit für Anwender und Systeme
