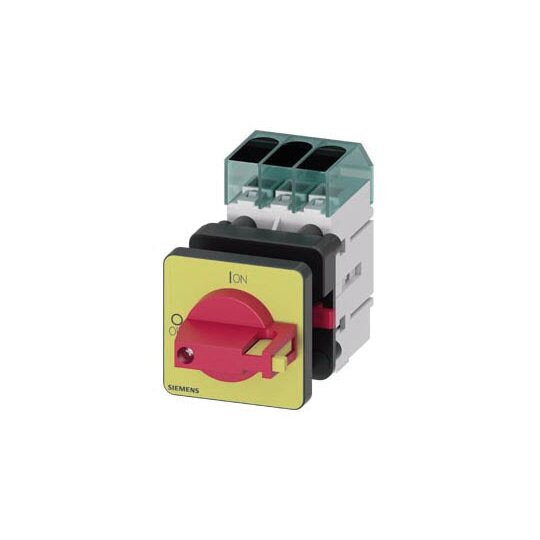

Siemens 3LD31500TK13 Lasttrennschalter 3LD3 Iu=25A Hauptschalter 9,0kW rot/gelb

Hersteller-Nr. 3LD31500TK13 972782
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735711
EAN
4001869550664
DEHA.-Nr.
5288186
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 25 A
Bemessungsdauerstrom bei AC-23, 400 V 20 A
Bemessungsdauerstrom bei AC-21, 400 V 25 A
Bemessungsbetriebsleistung bei AC-3, 400 V 8 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 10 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Der SENTRON 3LD3 Haupt- und NOT-AUS-Schalter sichert das Abschalten von Lasten in verschiedenen Anwendungen, insbesondere für kleine Maschinen.



    Technische Details:



    • Iu: 25 A

    • 3-polig

    • Bemessungsbetriebsleistung: 9,0 kW bei AC-23 A bei 400V

    • Frontbefestigung mit Zentrallochbefestigung 22,5mm

    • Knebelantrieb: rot/gelb 48x48 mm

    • Netztrennung: 16 A bis 63 A, abschließbar

    • Mechanische Baugröße für fünf elektrische Baugrößen

    • Verfügbar für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Varianten für Gleichstromanwendungen (3LD2)



    Kunden Vorteile:



    • Modularer Aufbau ermöglicht schnelle, einfache Montage von Hilfsschaltern

    • Vielseitig einsetzbar dank internationaler Approbationen

    • Durchgängige Sicherheit für Anwender und Systeme

    • Optimale Anpassungsfähigkeit für verschiedene Maschinen und Anwendungen
