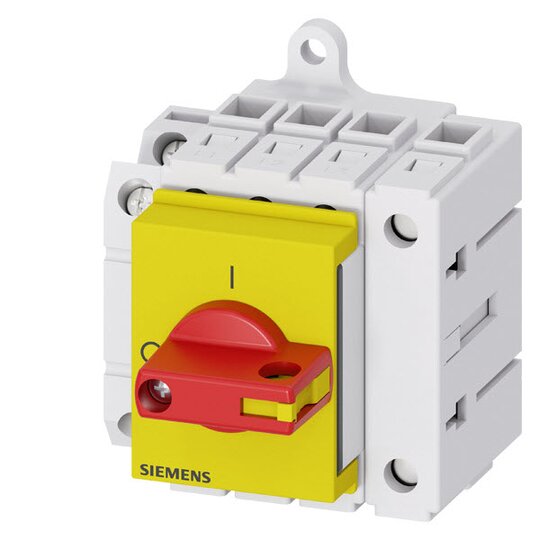

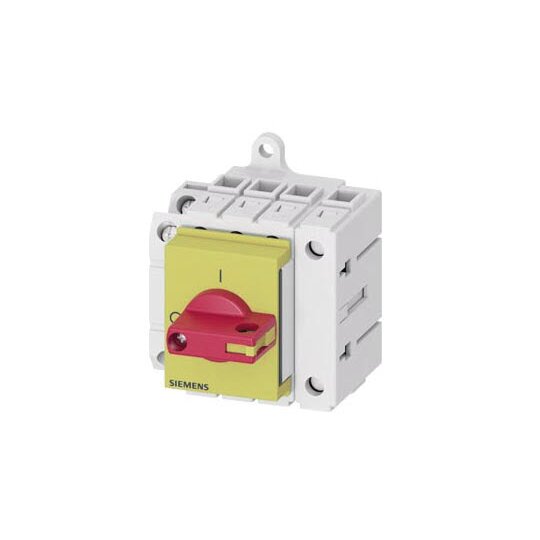

Siemens 3LD31301TL13 Lasttrennschalter 3LD3 Iu=25A Hauptschalter 3p+N 9,0kW

Hersteller-Nr. 3LD31301TL13 972763
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735692
EAN
4001869550480
DEHA.-Nr.
5288167
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 25 A
Bemessungsdauerstrom bei AC-23, 400 V 20 A
Bemessungsdauerstrom bei AC-21, 400 V 25 A
Bemessungsbetriebsleistung bei AC-3, 400 V 8 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 10 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Farbe des Betätigungselements rot
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP40

    Lasttrennschalter 3LD3


    Der Hauptschalter 3-polig + N dient dem sicheren Abschalten von Lasten in vielen Bereichen und ist besonders für kleine Maschinen geeignet.



    Technische Details:



    • Iu: 25 A

    • Bemessungsbetriebsleistung: Bei AC-23 A bei 400V: 9,0 kW

    • Bauart: Verteilereinbau Basisschalter mit Knebelantrieb rot/gelb

    • Hilfsschalter: 1OE+1S

    • Netztrennung: Optimal von 16 A bis 63 A

    • Montagevarianten: Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Drehantrieb: Wahlweise mit Direkt- oder Türkupplungs-Drehantrieb

    • Gleichstromanwendungen: Varianten verfügbar bei 3LD2



    Kunden Vorteile:



    • Modularer Aufbau für eine schnelle und einfache Montage.

    • Vielseitig einsetzbar dank internationaler Approbationen.

    • Durchgängige Sicherheit für Anwender und Systeme.

    • Optimale Anpassungsfähigkeit durch verschiedene Ausführungen und Größen.

    • Geeignet für zahlreiche Anwendungen, einschließlich Drehstrommotoren und Lüftungsanlagen.
