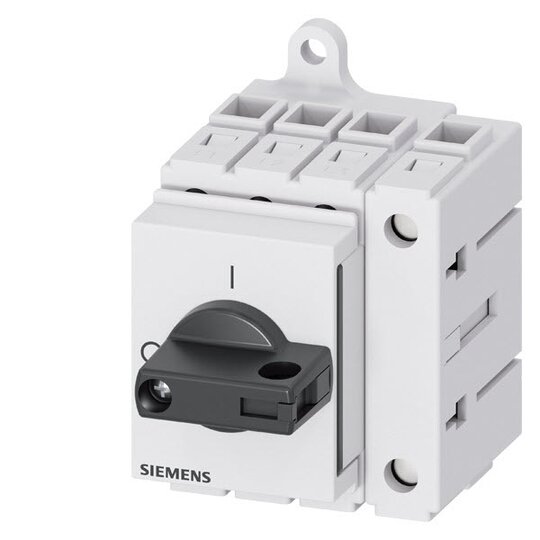

Siemens 3LD31300TL11 Lasttrennschalter 3LD3 Iu=25A Hauptschalter 3p+N 9,0kW

Hersteller-Nr. 3LD31300TL11 972768
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735697
EAN
4001869550435
DEHA.-Nr.
5288172
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 25 A
Bemessungsdauerstrom bei AC-23, 400 V 20 A
Bemessungsdauerstrom bei AC-21, 400 V 25 A
Bemessungsbetriebsleistung bei AC-3, 400 V 8 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 10 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP40

    Lasttrennschalter 3LD3


    Der SENTRON 3LD3 ist ein Haupt- und NOT-AUS-Schalter zur sicheren Abschaltung von Lasten in verschiedenen Anwendungen wie Motoren und Lüftungsanlagen.


    Technische Details:



    • Hauptschalter 3-polig + N

    • Bemessungsbetriebsleistung bei AC-23 A bei 400V: 9,0kW

    • Modularer Aufbau für einfache Montage von Hilfsschaltern

    • Abschließbarkeit des Drehantriebes für optimale Netztrennung von 16 A bis 63 A

    • Internationale Approbationen für vielseitigen Einsatz

    • Mechanische Baugröße für fünf elektrische Baugrößen

    • Verfügbar für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Varianten für Gleichstromanwendungen (bei 3LD2)


    Kunden Vorteile:



    • Sichere Abschaltung von Lasten erhöht die Sicherheit für Anwender und Systeme

    • Schnelle und einfache Montage spart Zeit und Aufwand

    • Vielseitige Einsatzmöglichkeiten durch zahlreiche Varianten

    • Optimale Anpassung an unterschiedliche Anforderungen durch mechanische und elektrische Optionen
