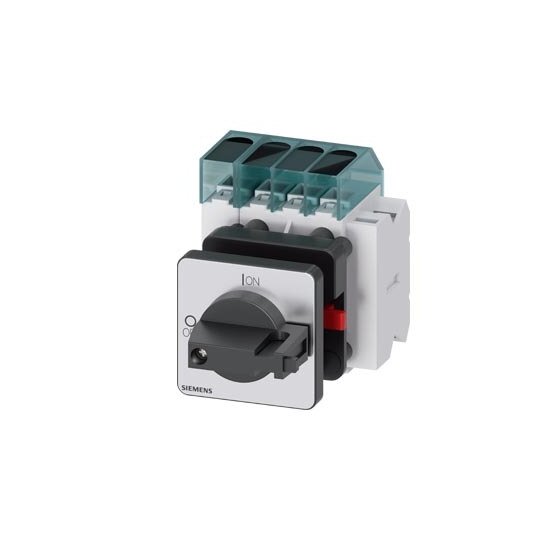

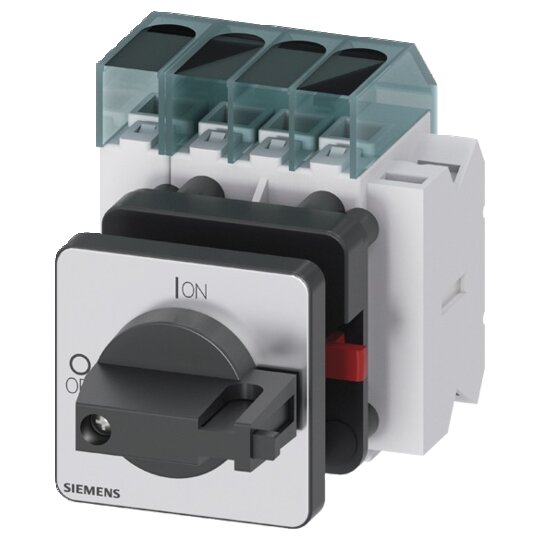

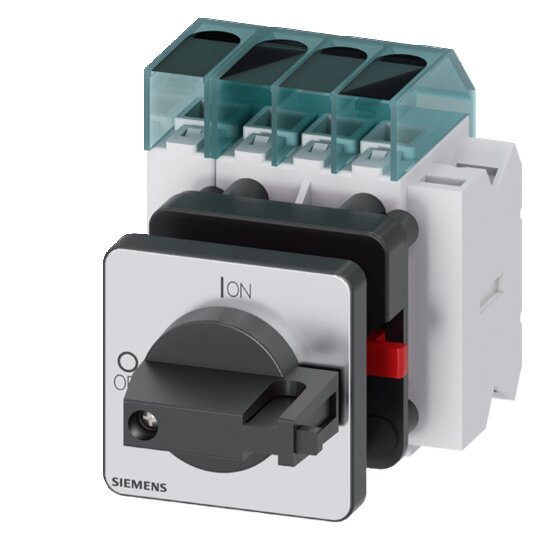

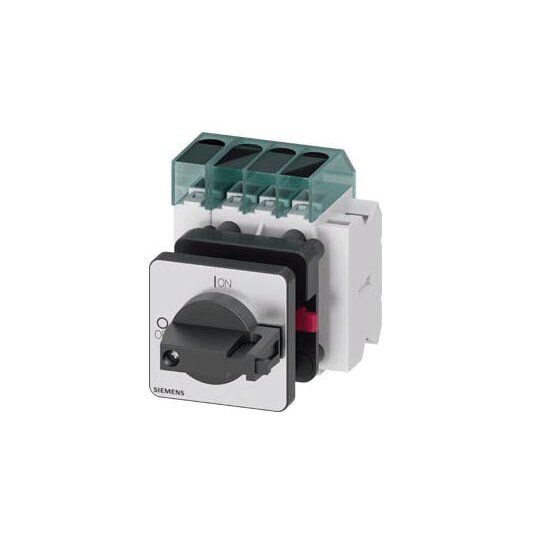

Siemens 3LD30501TL11 Lasttrennschalter 3LD3 Iu=16A Hauptschalter 3p+N 7,5kW sw

Hersteller-Nr. 3LD30501TL11 972732
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735661
EAN
4001869550275
DEHA.-Nr.
5288136
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 16 A
Bemessungsdauerstrom bei AC-23, 400 V 16 A
Bemessungsdauerstrom bei AC-21, 400 V 16 A
Bemessungsbetriebsleistung bei AC-3, 400 V 6 kW
Bemessungskurzzeitstromfestigkeit Icw 0,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 8 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Lasttrennschalter 3LD3


    Haupt- und NOT-AUS-Schalter SENTRON 3LD3 für das sichere Abschalten von Lasten in vielen Bereichen.



    Technische Details:



    • Iu: 16 A Hauptschalter 3-polig + N

    • Bemessungsbetriebsleistung: bei AC-23 A bei 400V 7,5kW

    • Frontbefestigung: Basisschalter mit Zentrallochbefestigung 22,5mm

    • Knebelantrieb: schwarz 48x48 mm mit Hilfsschalter 1OE+1S

    • Modularer Aufbau: schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol

    • Optimaler Netztrennung: von 16 A bis 63 A durch Abschließbarkeit des Drehantriebes

    • Vielseitige Einsatzmöglichkeiten: dank internationaler Approbationen

    • Mechanische Baugröße: für fünf elektrische Baugrößen

    • Varianten: erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Zusätzliche Varianten: auch für Gleichstromanwendungen verfügbar



    Kunden Vorteile:



    • Durchgängige Sicherheit für Anwender und Systeme

    • Vielseitige Einsatzmöglichkeiten in zahlreichen Anwendungen wie Motoren, Lüftungsanlagen und Maschinen

    • Ermöglicht schnelle Installation und Anpassung dank modularer Komponenten

    • Bietet eine hohe Anpassungsfähigkeit mit mehreren Befestigungsoptionen

Siemens 3026777
Siemens 3NP1944-1MA20 NH-Trennmesser, Baugröße NH1, voreilend einschaltend
Art.-Nr. 2781028
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Siemens 290877
Siemens 7KT9021 Klemmenabdeckung f.Zeitzähler 7KT56
Art.-Nr. 3536895
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Siemens 289850
Siemens 7KT9020 Blenden 55x55mm f.Zeitzähler 7KT55
Art.-Nr. 3535502
Ihr Nettopreis
Bestand
nicht verfügbar
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein

3D / BIM Objekt

Download (Stand: 04.07.2025)

DOC CE-Erklärung

Download (Stand: 04.07.2025)

Deeplink Produktseite

Download (Stand: 04.07.2025)

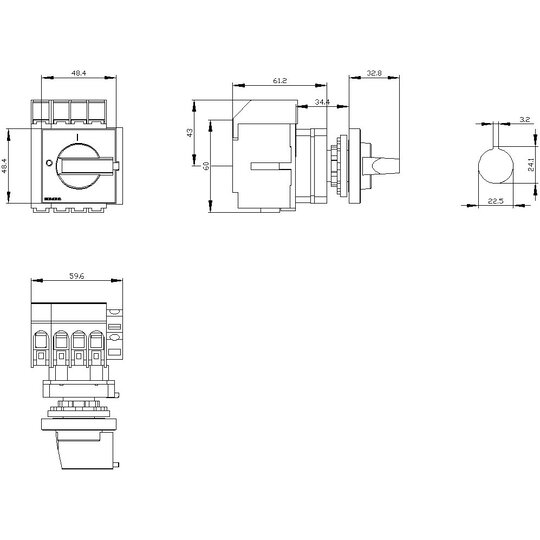

Maßzeichnung
